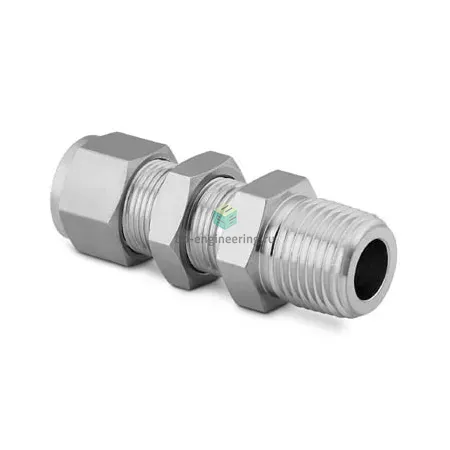

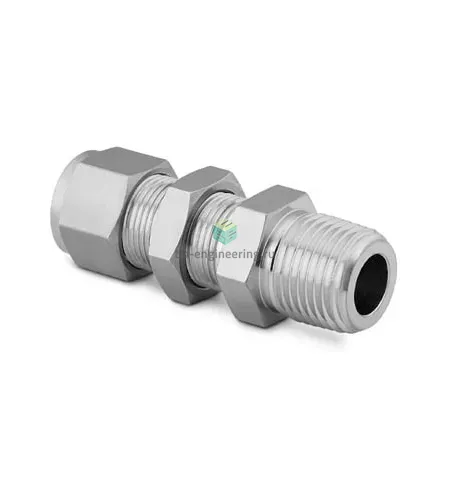

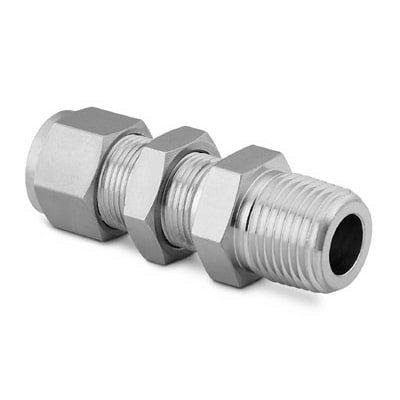

SS-1210-11-12 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

Панельный соединитель с наружной конической резьбой NPT 3/4 и присоединением для трубки 3/4" (19,05 мм) предназначен для подвода технологических или измерительных линий через щит/панель с обеспечением разъёмного герметичного подключения. Работает по принципу двухкольцевого обжимного соединения Swagelok: при затяжке гайки внутреннее и наружное обжимные кольца формируют уплотнительный зазор на трубке; резьба NPT дополнительно герметизируется ФУМ‑лентой. Применяется в системах подачи газов, пара, жидкостей и технических сред в трубопроводах и приборах.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухобжимная (две обжимные кольца + гайка) для надёжного металло‑пластичного уплотнения трубки Ø3/4". Резьба NPT3/4 уплотняется ФУМ‑лентой согласно практике монтажа. Типичные диапазоны эксплуатации: рабочее давление зависит от толщины стенки трубки и конфигурации, ориентировочно до 414 bar (6000 psi) для типовых исполнений Swagelok; температура эксплуатации — при ФУМ до ≈+260 °C, при металлическом уплотнении возможна работа до ≈+400 °C; низкотемпературные применения — до −196 °C.

Экспертные рекомендации по применению

Подбирайте по наружному диаметру трубки 3/4" и по требуемому рабочему давлению с учётом толщины стенки. При монтаже используйте рекомендованные производителем инструменты и момент затяжки, предварительно выровняйте трубку и панель; ФУМ‑ленту наносите аккуратно, чтобы не засорить внутренний проход. Избегайте перегибов трубки в зоне обжима, не используйте повторно деформированные обжимные кольца. Для высокотемпературных или критичных по утечкам сред рассмотрите металлические уплотнения и контроль герметичности тестом давлением после сборки.
