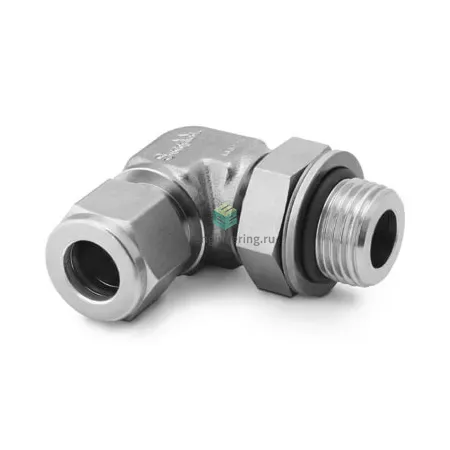

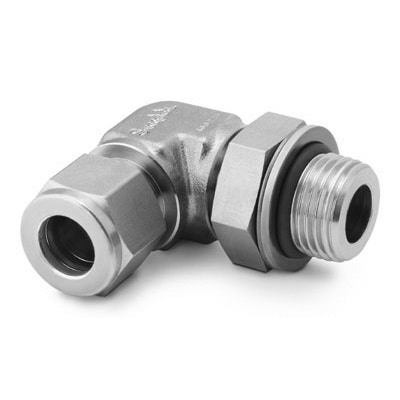

SS-1210-2-12PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G3/4-3/4", нерж.

Назначение и принцип работы

Угловой поворотный штуцер обжимной G3/4–3/4" предназначен для соединения трубного контура с резьбовыми компонентами в технологических системах: газах, жидкостях, вакууме и гидравлике. Конструкция решает задачу быстрого формирования герметичного углового перехода между наружной резьбой G3/4 (под ту же резьбу) и трубой 3/4" с применением обжимных колец. Герметизация резьбового соединения обеспечивается уплотнительным O‑ring со стопорным кольцом и шайбой по DIN 3852 форма H; обжим трубки — двумя обжимными кольцами и гайкой, что обеспечивает надежный контакт и возможность поворота корпуса относительно гайки для выравнивания при монтаже.

Ключевые особенности конструкции

Корпус выполнен из коррозионно-стойкой стали AISI 316, общая материализация — нержавеющая сталь, что обеспечивает стойкость к агрессивным средам и повышенной влажности. Уплотнение — встроенный O‑ring по DIN 3852 (форма H) со стопорным кольцом и шайбой; материал O‑ring подбирают по среде (Buna‑N ≈ −40…+120 °C, FKM ≈ −20…+200 °C, EPDM ≈ −50…+150 °C). Обжимная система — классическое исполнение Swagelok: две фасонные обжимные кольца (фторопластовые/металлические аналоги не используются) и гайка для одноразового или многократного монтажа. Рабочие давления зависят от размера и толщины трубки: для типовых малых размеров до 413 бар (6000 psi), для исполнения 3/4" характерны рабочие уровни порядка 207 бар (3000 psi) при соответствующей толщине стенки.

Экспертные рекомендации по применению

Подбирайте уплотнитель по рабочей среде и температуре; перед монтажом торец трубы должен быть ровным и без заусенцев, обеспечить правильную посадочную глубину. Затяжку выполнять по регламенту производителя (сначала утапливая кольца пальцем, затем доводя гайку до усилия по таблице Swagelok) — избегать чрезмерного момента. Проверяйте совместимость резьбы G3/4 с монтируемым оборудованием и при необходимости применять фиксирующие средства, совместимые с O‑ring. Регулярно инспектируйте на утечки и коррозию, особенно при циклических температурах и агрессивных средах.
