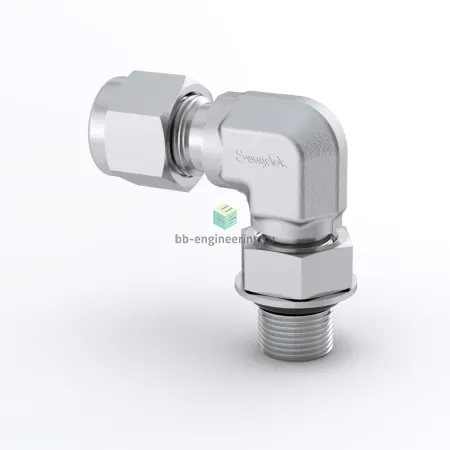

SS-1210-2-12ST Swagelok - Штуцер угловой с нар. резьбой обжимной UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

Угловой обжимной штуцер Swagelok SS-1210-2-12ST предназначен для формирования надежного герметичного перехода между трубной линией Ø 3/4″ и резьбовым присоединением UNF 1 1/16″-12-3/4″ в приборных и технологических системах. Принцип работы основан на двухфланцевой (двух обжимных колец) обжимной конструкции: при затяжке гайки обжимные кольца деформируют трубку, создавая металлическую герметизацию, а выступающее уплотнительное кольцо O-ring обеспечивает уплотнение резьбового сочленения, предотвращая утечки сред под рабочим давлением. Конструкция применима для жидких и газовых сред в системах КИПиА, лабораторных магистралях и технологических развязках.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Форма — угловой штуцер с наружной резьбой UNF 1 1/16″-12-3/4″, канал 1 — резьба UNF 1 1/16″-12, канал 2 — трубное соединение 3/4″. Тип уплотнения резьбы — выступающее O-ring; материал O-ring подбирается по среде (в т.ч. фторкаучук для агрессивных сред). Двухфerrулная система Swagelok обеспечивает высокую механическую прочность и повторяемость соединения. Рабочие параметры зависят от диаметра и стенки трубки; типичные эксплуатационные значения для нержавеющих обжимных фитингов — до ≈420 bar (≈6000 psi) при допустимых температурах в пределах, определяемых выбранным материалом O-ring (например, фторкаучук ≈‑20…+200 °C).

Экспертные рекомендации по применению

При подборе учитывайте материал трубки и толщину стенки для соответствия с обжимными кольцами Swagelok; используйте рекомендованный крутящий момент при затяжке, чтобы избежать перетяжки и деформации. Перед сборкой очистите и обезжирьте соединяемые поверхности, установите O-ring без перекручивания; при агрессивных средах подбирайте соответствующую эластомерную формулу. Периодически проверяйте на течь при пуске под давлением и после термоциклов. Не применяйте повторную сборку на сильно поврежденных обжимных кольцах — заменяйте комплект для обеспечения герметичности и прочности соединения.
