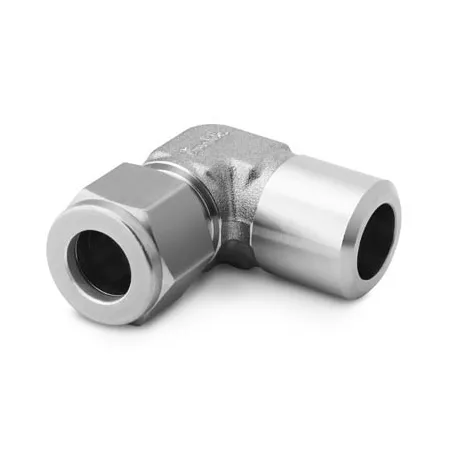

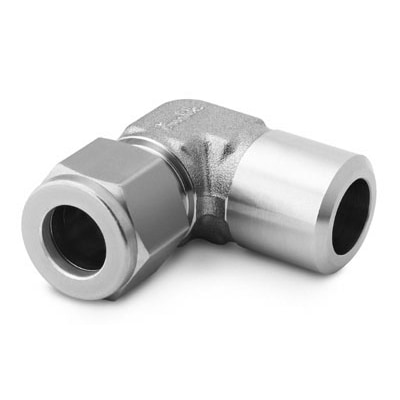

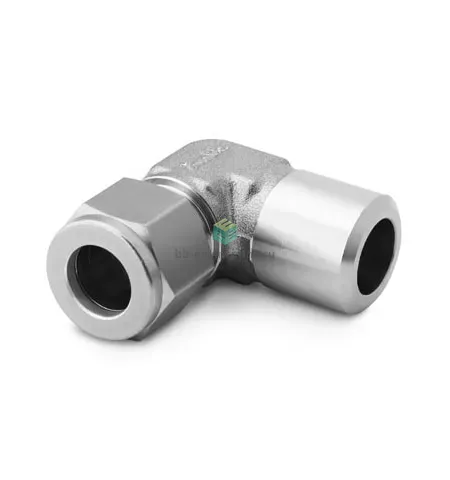

SS-1210-2-12W Swagelok - Штуцер угловой под приварку встык обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

Угловой штуцер под приварку с одной стороны и под обжимную трубную систему с другой служит для перехода от сварного магистрального участка к инструментальной или аппаратной трубке Ø 3/4″ (19,05 мм). Конструкция работает по принципу двухобжимного фитинга: трубка удерживается и герметизируется двумя обжимными кольцами и гайкой, вторая сторона выполняется под приварку встык для создания прочного неразъёмного соединения. Применяется в технологических линиях, системах отбора проб, анализаторов и линиях высокого давления для передачи жидкостей и газов при рабочих давлениях, зависящих от трубки и сварного шва (практически — до порядка сотен бар, например до ~413 bar / 6000 psi при соответствующем выборе трубки) и в широком температурном диапазоне при отсутствии эластичных уплотнений.

Ключевые особенности конструкции

Корпус и все контактные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и химическую совместимость. Тип уплотнения — металлический обжим двух колец (две ferrule), герметизация металл‑по‑металлу без резьбовых уплотнителей. Одна сторона: 3/4″ трубка (19,05 мм); вторая: 3/4″ под приварку встык. Фитинг пригоден для агрессивных рабочей среды (вода, пар, нефте- и газохимия, инертные газы). Температурные пределы определяются материалом и наличием/отсутствием уплотнителей — от криотемператур до нескольких сотен °C (практически до ~400 °C при металлоконструкции).

Экспертные рекомендации по применению

Перед монтажом подготовьте трубку: ровная торцевая поверхность, отсутствие задиров, установка обжимных колец в правильной последовательности. Приварку выполнять на корпусную сторону до монтажа фитинга; при ручной сварке избегайте перегрева контактной зоны и загрязнений — применяйте газовую защиту и последующую очистку шва. Сборка обжимного конца — полностью вставить трубку в упор, затянуть гайку в соответствии с инструкциями производителя Swagelok (использовать таблицу дополнительных оборотов/моментов), выполнить испытание на герметичность (пневмо/гидро). Типичные ошибки: недоведение трубки до упора, повреждение ferrule при перетяжке, приварка с нарушением геометрии соединения. Для критичных режимов подбирайте толщину стенки трубки и квалификацию сварки по расчету прочности.
