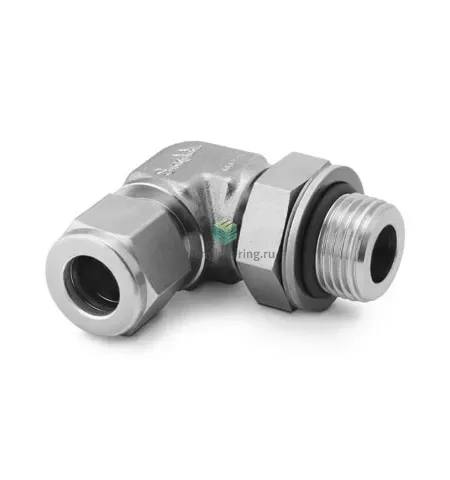

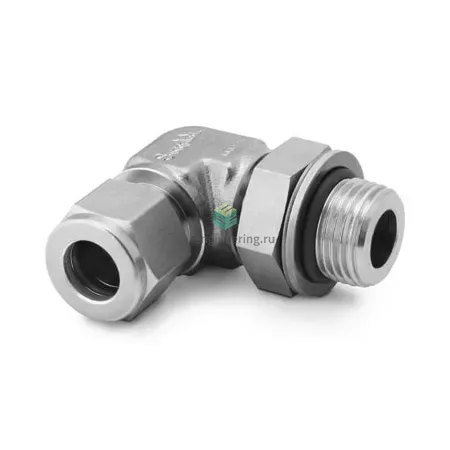

SS-1210-2-8PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/2-3/4", нерж.

Назначение и принцип работы

Угловой поворотный штуцер обжимного типа Swagelok SS-1210-2-8PR предназначен для выполнения разъёмного перехода между резьбовым приемником G1/2 и трубной линией 3/4″ (наружный диаметр трубки 3/4"). Решает задачи изменения направления потока на 90° при сохранении высокой герметичности в трубопроводах технологических систем, приборных и гидравлических контуров. Принцип работы — статическое уплотнение трубки за счёт двух обжимных колец (first and back ferrule) и гайки плюс уплотнение резьбового соединения O-ring по DIN 3852 форма H, что позволяет компенсировать микронеровности и обеспечить повторяемую сборку/разборку.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, конструкция — двухкольцевая обжимная система Swagelok, резьбовое уплотнение — уплотнительное кольцо O-ring со стопорным кольцом и шайбой по DIN 3852 форма H. Соединение каналов: канал 1 — G1/2 (наружная резьба), канал 2 — 3/4″ под трубку. Фитинг рассчитан на агрессивные рабочие среды благодаря AISI 316; рабочее давление и температура зависят от параметров трубки и материала O-ring: типично эксплуатация от глубокого вакуума до сотен бар (обычно до ~400 бар при соответствующей трубке), температурный диапазон зависит от уплотнения (напр., FKM ≈ -20…+200 °C; металлические уплотнения — шире).

Экспертные рекомендации по применению

Подбирайте материал и стенку трубки под планируемое давление; ориентируйтесь на справочник производителя для точного рейтинга по давлению. При монтаже — обеспечить правильную последовательность обжима: центрирование трубки, затяжка гайки по моменту/шагам до фиксирования back ferrule; не использовать повреждённые кольца O-ring и соблюдать чистоту канала. Остерегайтесь перекосов и избыточной затяжки, критичны вибрация и температурные циклы — при агрессивных средах выбирайте соответствующий материал O-ring или металлическое уплотнение. Для диагностики герметичности применяйте тесты на утечку и повторную затяжку после первого пуско-налаживания.
