SS-1210-2R-12 Swagelok - Переходник угловой обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

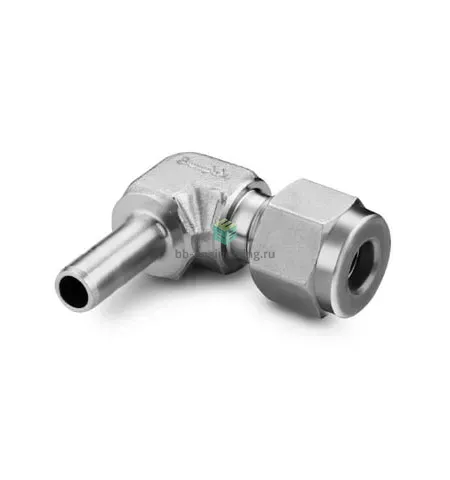

Угловой втулочный переходник обжимного типа Swagelok SS-1210-2R-12 предназначен для соединения трубной линии диаметром 3/4″ с втулочным окончанием в пространствах, где требуется изменение направления потока на угол 90°. Конструкция двухобжимного соединения (две обжимные втулки и гайка) обеспечивает механическое удержание трубки и металлокерамическое (металлическое) уплотнение без применения резьбовых уплотнителей. При затяжке гайки втулки смещаются, обеспечивая герметичность и осевую фиксацию трубки; изделие предназначено для сред сжиженных и газообразных рабочих сред общего и химического назначения.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316 (материал корпуса: сталь нержавеющая AISI 316, материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость против воды, технологических жидкостей и многих агрессивных сред. Подключение: 3/4″ — канал 1: 3/4″ (трубка), канал 2: 3/4″ (втулка). Отсутствие резьбового уплотнения (Тип уплотнения резьбы: -) указывает на металлическое уплотнение двух втулок. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки — обеспечивает надежность при высоких давлениях; рабочее давление зависит от наружного диаметра и толщины стенки трубки (для типовых труб Swagelok 3/4″ рабочие давления достигают порядка десятков-сотен бар, точные значения — по таблицам производителя). Металлическое уплотнение допускает широкий температурный диапазон эксплуатации (приблизительно от криогенных значений до нескольких сотен градусов Цельсия, в зависимости от среды).

Экспертные рекомендации по применению

При подборе учитывайте совместимость среды с AISI 316 (хлориды могут вызывать питтинг), толщину стенки трубки и требуемое рабочее давление — сверяйтесь с таблицами Swagelok для 3/4″. Перед монтажом выполнить: ровная обрезка трубки, удаление задиров, контроль торца, предварительная сборка до упора и затяжка гайки по рекомендациям производителя (типично — доводка ключом после ручной посадки; избегать избыточной затяжки). При демонтаже обжимные втулки рекомендуется заменять при признаках износа. Для проверки герметичности использовать метод маслобензина/мыльный раствор или газовую пробу (гелий/водород) в зависимости от требований к чувствительности. В агрессивных или санитарных системах допускается дополнительная пассивация и контроль качества поверхности.
