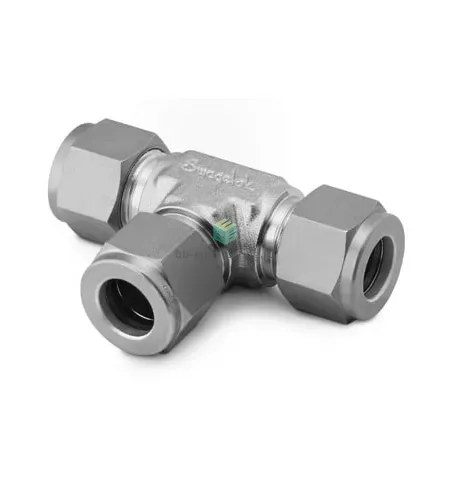

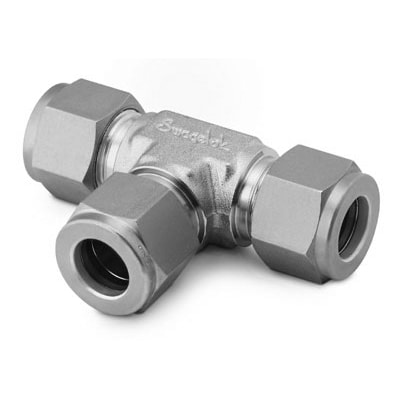

SS-1210-3-12-8 Swagelok - Тройник T-образный обжимной 3/4-1/2", нерж.

Назначение и принцип работы

Тройник T-образный обжимной Swagelok SS-1210-3-12-8 предназначен для ответвления трубопроводов в технологических и контрольно-измерительных системах, где требуется герметичное металлическое соединение между трубками Ø3/4″ и Ø1/2″. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение: при затяжке гайки фронтальная и задняя обжимные гильзы формуют плотную седловую посадку на наружной поверхности трубки, передавая давление и исключая протечки при рабочих средах — газах и жидкостях.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что повышает коррозионную стойкость в агрессивных средах. Фирменная схема — две гильзы (front/ back ferrule) — обеспечивает повторяемость соединения и возможность демонтажа. Соединения: канал 1 — 3/4″ (трубка), канал 2 — 1/2″ (трубка). Диапазон рабочих условий зависит от трубки и стенки: типично металлобитые фитинги Swagelok применимы при рабочих давлениях до сотен бар (ориентировочно до ≈414 bar / 6000 psi для меньших типоразмеров в соответствии с таблицами производителя) и в широком температурном диапазоне (низкотемпературные среды до криогенных значений и высокие температуры до сотен °C в зависимости от системы).

Экспертные рекомендации по применению

Подбирайте фитинг по точному наружному диаметру и толщине стенки трубки, используйте оригинальные обжимные гильзы Swagelok. Перед монтажом трубки обрезать под прямым углом, удалить заусенцы и обеспечить глубину захода по размерной таблице. Затягивайте гайку по рекомендациям производителя, избегайте перекручивания и чрезмерной силы — это минимизирует деформацию гильз. После установки выполнить проверку на герметичность под рабочим давлением. Для вибронагруженных линий рекомендована механическая фиксация труб и периодический осмотр.
