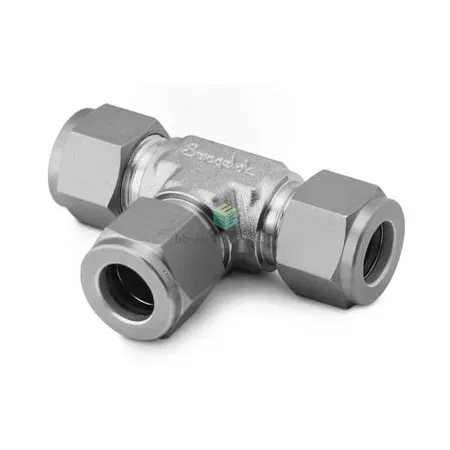

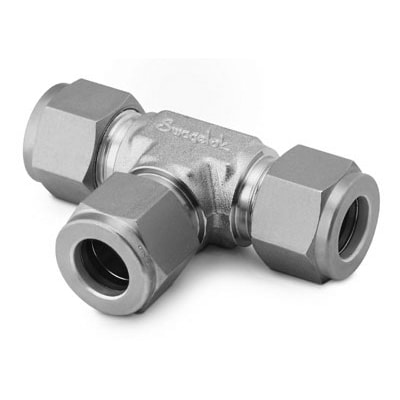

SS-1210-3-6-6 Swagelok - Тройник T-образный обжимной 3/4-3/8", нерж.

Назначение и принцип работы

Тройник обжимной Swagelok SS-1210-3-6-6 предназначен для разделения или объединения потоков в трубопроводах из нержавеющей трубки диаметром 3/4″ и 3/8″. Конструктивно это Т‑образный фитинг с обжимным соединением: герметичность обеспечивается двумя обжимными кольцами (ferrules) и гайкой, без применения уплотнений на резьбе. Работает по принципу концентрического обжатия трубки: при затяжке гайки передняя и задняя обжимные гильзы формируют металлометаллическое уплотнение вокруг трубы, обеспечивая устойчивость к вибрации и коррозии в агрессивных средах.

Ключевые особенности конструкции

Корпус и все контактные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с большинством технологических сред (вода, пар, инертные и агрессивные химические среды). Исполнение — обжим с двумя обжимными кольцами и гайкой; тип уплотнения резьбы отсутствует. Подключения: канал 1 — 3/4″ (трубка), канал 2 — 3/8″ (трубка). Фитинг рассчитан на типичные рабочие давления для обжимных соединений Swagelok, пределы зависят от наружного диаметра и толщины стенки трубки — окончательные значения следует сверить с таблицами производителя; ориентировочный температурный диапазон применения для AISI 316: примерно от −196 °C до +400 °C, при этом конкретные пределы определяются средой и трубкой.

Экспертные рекомендации по применению

Подбирайте соответствующую по толщине и допускам трубку 3/4″ и 3/8″, используйте оригинальные обжимные кольца Swagelok. Перед монтажом срежьте и удалите фаски, очистите торцы от стружки и загрязнений. Затягивайте гайку согласно инструкции производителя или моментам/ходам, указанным для данной размерной комбинации — недопустима чрезмерная затяжка и повторный многоразовый обжим одной и той же трубки. Для систем с вибрацией применяйте опоры/хомуты; для агрессивных сред контролируйте совместимость 316L и возможные гальванические пары. Проверяйте герметичность испытанием давлением после монтажа и при плановых ремонтах.
