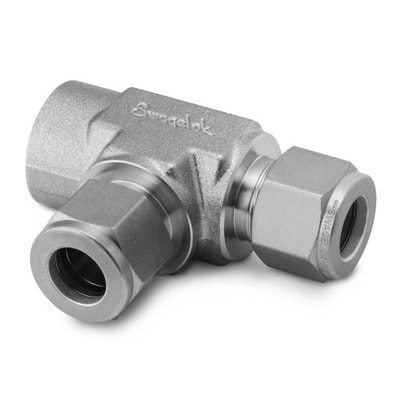

SS-1210-3TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

Обжимной тройник T-образный со внутр. резьбой NPT 3/4 — элемент распределения рабочей среды: обеспечивает ответвление магистрали с резьбовым подключением канала 1 (NPT 3/4) и подсоединением под трубку 3/4″ (19,05 мм) на каналах 2/3. Работает по принципу механического уплотнения: трубка фиксируется в корпусе двумя обжимными кольцами и гайкой, создающими герметичное металлокерамическое/металлическое уплотнение по наружному диаметру трубки; резьевое соединение уплотняется ФУМ-лентой (PTFE). Применяется в технологических линиях с агрессивными средами, паром, газами и жидкостями в системах до высоких давлений — фактическая предельная рабочая прочность зависит от толщины стенки трубки и условий эксплуатации (см. таблицы производителя).

Ключевые особенности конструкции

Корпус и все контактные элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость и совместимость с большинством химических сред. Конструкция — обжимная с двумя обжимными кольцами и гайкой (Swagelok‑тип), внутренняя резьба NPT 3/4 уплотняется ФУМ‑лентой для герметизации конусной резьбы. Допускаемые среды: технологические газы, нефте- и химпродукты, вода, пар. Типовой рабочий диапазон температур определяется материалами: для металлокерамического обжима — от низких температур до нескольких сотен °C; уплотнение резьбы с ФУМ‑лентой — до ≈+260 °C в зависимости от состава ленты. Давление — зависит от диаметра и толщины стенки трубки; для подобных обжимных систем Swagelok показатели типично достигают сотен бар при корректно подобранной трубке.

Экспертные рекомендации по применению

Перед установкой обезжирьте и сняйте фаску с трубки, проверьте соответствие наружного диаметра 3/4″ и толщины стенки рекомендованным таблицам. Уплотняйте резьбу ФУМ‑лентой в 2–3 слоя по направлению нарезки; избегайте попадания ленты внутрь прохода. Гайку затягивать после ручной доводки доворотом ключа согласно инструкции производителя (обычно порядка 1–1,25 оборота после упора) — не допускайте перетяжки, чтобы не повредить обжимные кольца. Проверяйте давление опрессовки и проводите тест герметичности при рабочем давлении; в агрессивных средах выбирайте AISI 316 и контролируйте температуру в соответствии с типом уплотнений.
