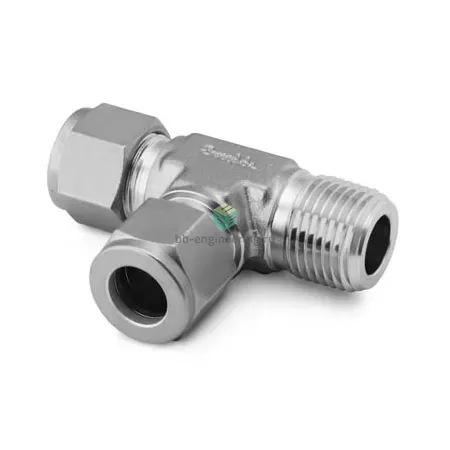

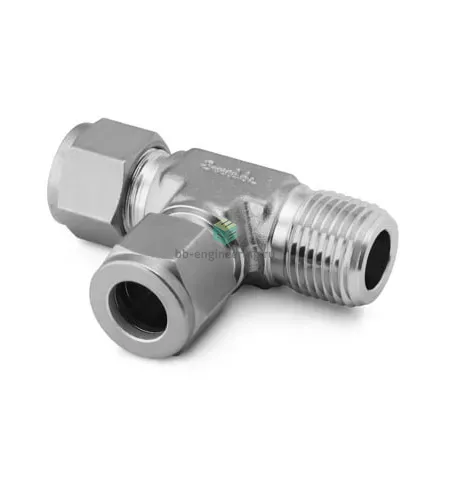

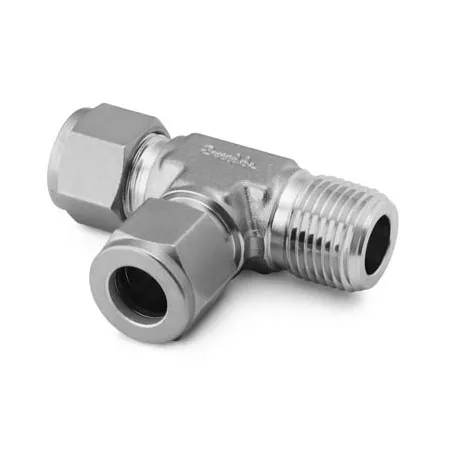

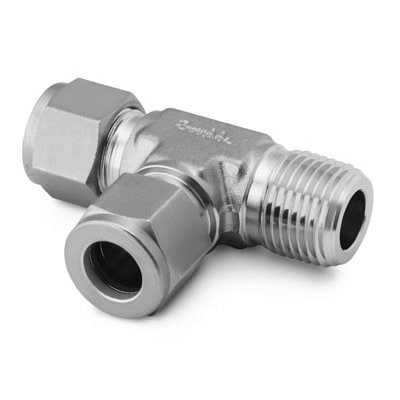

SS-1210-3TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

Тройник T-образный с наружной конической резьбой NPT (NPT3/4 — ответвление под резьбу, два канала под 3/4" трубку) предназначен для ветвления коррозионно-стойких трубопроводов в технологических и приборных системах. Функционирует по простому механическому принципу: один вход с конической NPT-резьбой герметизируется ФУМ-лентой, два других канала фиксируют трубку обжимной системой из двух обжимных колец и гайки, обеспечивая металло-металлическое уплотнение. Применяется в системах с рабочими средами: аналитические газы, сжатый воздух, гидравлические и технологические жидкости, агрессивные среды, где требуется нержавеющая AISI 316.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общий материал — нержавеющая сталь. Конструкция — обжим трубки с двумя обжимными кольцами (ferrule) и гайкой Swagelok, резьба NPT3/4 герметизируется ФУМ-лентой. Для этого типоразмера типичные эксплуатационные диапазоны: ориентировочно до 100 бар рабочее давление при корректно выбранной толщине стенки трубки и до +250…+260 °C по температуре уплотнений; допустимы низкие температуры до −60 °C при отсутствии замерзания среды. Конструкция устойчива к вибрации, коррозии и обеспечивает повторную сборку при замене компрессионных элементов.

Экспертные рекомендации по применению

Подбирайте трубку по OD 3/4" и соответствующей толщине стенки; сверяйтесь с таблицами Swagelok по допустимым давлениям. Резьбу NPT уплотняйте только ФУМ-лентой; не используйте герметики, несовместимые с технологической средой. Момент/число оборотов для обжима — согласно регламента производителя: сначала затянуть от руки, затем выполнить рекомендованное число оборотов/момент; избегайте перетяжки и повторного многократного использования изношенных ferrule. Располагая тройник, обеспечьте опоры для труб и защиту от ударов и вибраций; при агрессивных средах контролируйте коррозию и проводите регулярный визуальный контроль соединений.
