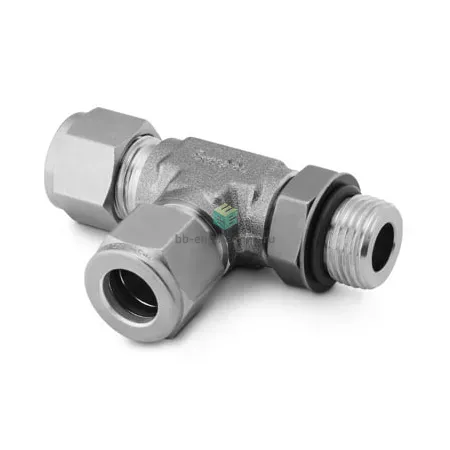

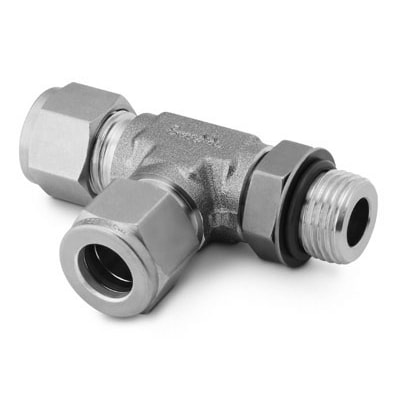

SS-1210-3TST Swagelok - Тройник T-образный с нар. резьбой угловой поворотный UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

Тройник T-образный с наружной угловой резьбой и поворотным соединением предназначен для ответвления потока в сборках приборной и технологической арматуры, где требуется комбинированное резьбовое и трубное подключение. Конструкция обеспечивает герметичное разделение каналов: канал 1 — резьбовое подключение UNF 1 1/16″-12, корпус имеет наружную резьбу UNF 1 1/16″-12-3/4″ для монтажа в магистраль, канал 2 — под трубку 3/4″. Уплотнение резьбы реализовано выступающим O‑ring, а герметичность трубного присоединения достигается обжимом двумя обжимными кольцами и гайкой.

Ключевые особенности конструкции

Корпус и функциональные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип уплотнения: выступающее O‑ring (защитает резьбу от протечек и вибраций). Обжимная конструкция с двумя кольцами и гайкой типична для Swagelok — обеспечивает повторяемую герметичность без сварки. Рабочие среды: сжатые газы, жидкие технологические среды и пары; температурно‑давленные ограничения зависят от типа O‑ring и стенки трубки — для корпуса AISI 316 допустим широкий температурный интервал, окончательные пределы и рабочее давление следует уточнять по таблицам производителя для конкретной комбинации трубки и уплотнителя.

Экспертные рекомендации по применению

Подбирайте тройник под конкретную толщину стенки и наружный диаметр трубки 3/4″, используйте оригинальные обжимные кольца и гайку. Перед монтажом очистите и обезжирьте соединяемые поверхности, проверьте целостность O‑ring и его химическую совместимость с рабочей средой. Монтировать по инструкции производителя: обеспечить центровку трубки, избегать перекосов и ударной нагрузки; не применять герметики на обжимных поверхностях; контролировать крутящий момент или число оборотов гайки согласно таблицам Swagelok. При эксплуатации регулярно проверяйте отсутствие течей, особенно в циклических и вибрационных режимах.
