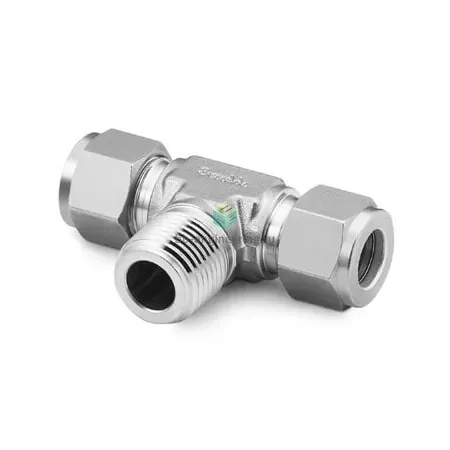

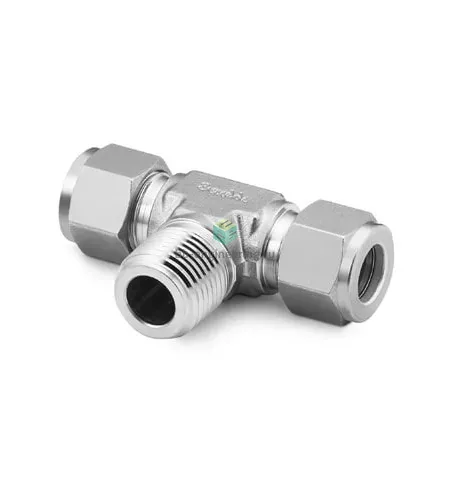

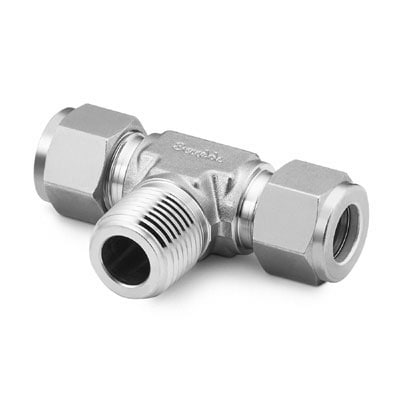

SS-1210-3TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT 3/4" и ответвлением под трубку 3/4" (OD 19,05 мм) предназначен для разведения технологических линий жидкостей и газов в промышленных системах: контрольных контурах, гидравлике, пневматике и аналитических установках. Принцип работы — герметичное распределение потока через осевой NPT-порт и боковое трубное ответвление, реализуемое системой обжима (две обжимные втулки и гайка). Резьба уплотняется ФУМ-лентой (PTFE) для резьбовых соединений; герметичность трубного перехода обеспечивают конусные обжимные втулки Swagelok, передающие усилие сжатия на стенку трубки AISI 316.

Ключевые особенности конструкции

Корпус и седло — нержавеющая сталь AISI 316, обжимная конструкция — две разрезные втулки и гайка, резьбовое уплотнение — ФУМ-лента. Соответствует практикам Swagelok по минимизации утечек и сопротивления. Применим в агрессивных средах благодаря стойкости 316 SS (морская вода, гидроуглеводороды, аналитические газы). Максимальное рабочее давление определяется трубкой и условиями системы; при корректном подборе трубок и изделии Swagelok в типичных конфигурациях возможны рабочие давления до ≈689 бар (10 000 psi). Рабочая температура зависит от уплотнителя: при использовании ФУМ-технологии до +260 °C; сам корпус выдерживает более высокие температуры (порядка +400 °C) и криогенные режимы до −196 °C.

Экспертные рекомендации по применению

Резка трубки — строго поперёк, с удалением задиров; обеспечить правильную глубину захода в фитинг. Перед установкой нанести 2–3 витка ФУМ-ленты на NPT и не наносить герметик на конусные поверхности обжимных втулок. Монтаж: завинтить гайку вручную до упора, затем затянуть дополнительно 1–1,5 оборота (в зависимости от толщины стенки трубки) или по рекомендациям производителя для данного размера. Избегать повторного использования втулок, перетяжки (деформация трубки) и противодействовать прикипанию резьб смазкой/антифрикционным средством совместимым с процессом. Проверять герметичность при повышенном давлении (пенные индикаторы или масс-спектрометр) и учитывать, что максимальная прочность системы определяется материалом и толщиной трубки, а не только фитингом.
