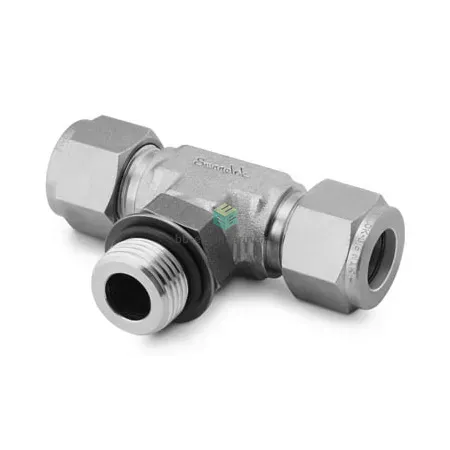

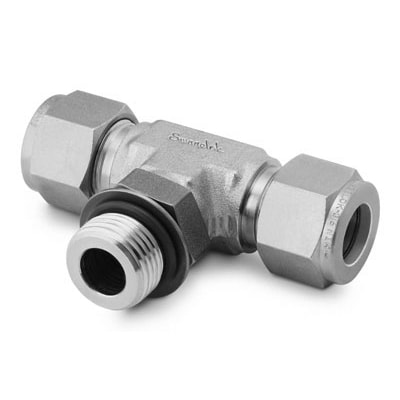

SS-1210-3TTS Swagelok - Тройник T-образный с нар. резьбой осевой поворотный UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

Тройник T-образный с нар. резьбой осевой поворотный предназначен для ответвления и перенаправления жидких и газовых сред в технологических магистралях и приборных системах. Исполнение с обжимным подключением на трубку 3/4″ и прямым резьбовым присоединением UNF 1 1/16″-12 обеспечивает герметичное соединение при монтаже без сварки: трубка фиксируется двумя обжимными кольцами и гайкой, а резьбовой ответ служит для подсоединения ответвления с уплотнительным O-ring (выступающее). При поворотном корпусе возможна ориентация ответвления после установки, что упрощает сборку пневмо- и гидросистем, систем отбора проб и аналитики.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316; общая материальная группа — нержавеющая сталь, что обеспечивает коррозионную стойкость к агрессивным средам. Уплотнение резьбы выполнено выступающим O-ring — тип и материал (например, FKM/Viton или PTFE) подбираются под среду и температурный режим. Тип конструкции — стандартное обжимное соединение Swagelok с двумя обжимными кольцами, обеспечивает высокую прочность и повторную сборку. Подключения: канал 1 — UNF 1 1/16″-12, канал 2 — 3/4″ трубка; диапазон температур зависит от выбранного уплотнения (ориентировочно −40…+200 °C для FKM, до +260 °C для PTFE). Рабочие давления для обжимных систем Swagelok варьируются в зависимости от толщины стенки трубки и исполнения; при корректном подборе трубки и монтажа допускаются режимы до сотен бар (ориентировочно — до ~600 bar для соответствующих комбинаций).

Экспертные рекомендации по применению

Подбирайте материал O-ring по среде (FKM для масла и топлив, EPDM для воды, PTFE для агрессивных химикатов). Перед установкой обточите и удалите заусенцы на трубке, соблюдайте рекомендуемый шаг и момент затяжки гайки Swagelok, проверьте посадку двух обжимных колец. Для высоких давлений используйте трубки с рекомендованной толщиной стенки; избегайте перегрева уплотнений при развальцовке. При частых разборках контролируйте состояние O-ring и обжимных колец — при износе меняйте комплект. Учтите ограничение по температуре уплотнения и выполняйте проверку на герметичность после монтажа.
