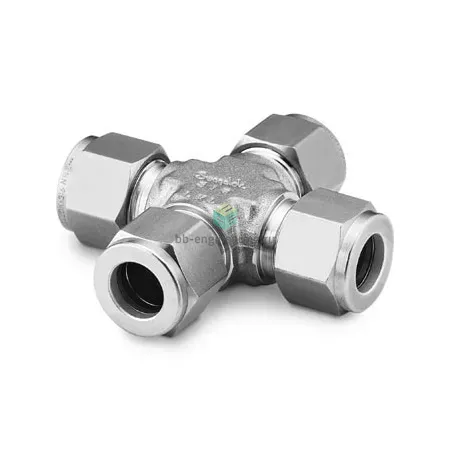

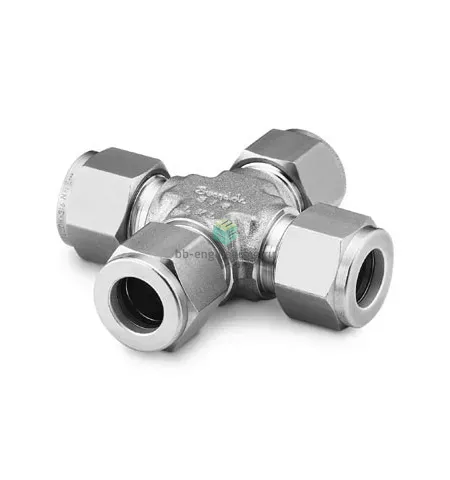

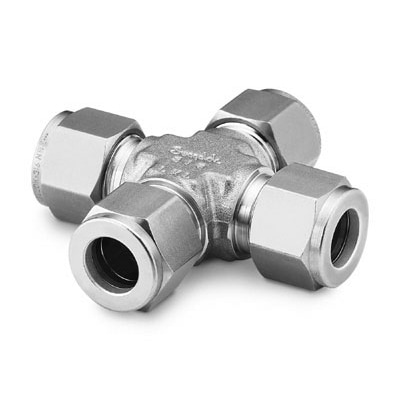

SS-1210-4 Swagelok - Крестовина X-образная обжимная 3/4", нерж.

Назначение и принцип работы

Обжимная крестовина X-образная Swagelok SS-1210-4 предназначена для распределения и коммутации технологических и инструментальных сред в системах трубопроводов: подводов газа, жидкостей и гидравлики. Подключение 3/4″ (19,05 мм) обеспечивает присоединение четырех линий в одной точке для отбора-присоединения, обходных и дренажных схем. Функционирует по принципу механического уплотнения трубки двумя обжимными кольцами (двухчастная феррула) и гайкой: при затяжке птицы феррул формируют контакт с наружной поверхностью трубки, обеспечивая герметичность без применения герметизирующих паст или резьбовых уплотнений.

Ключевые особенности конструкции

Корпус и основные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим с двумя феррулами и гайкой, соединения — 3/4″ под трубку 19,05 мм. Уплотнение резьбы отсутствует как отдельный тип — герметичность обеспечивают феррулы. Применима в средах: сжатые газы, технологические жидкости, масляные системы; рабочие диапазоны зависят от материала трубки и толщины стенки, типичные промышленные значения — давления до 200–350 бар и температуры от примерно −196 °C (криоген) до +260 °C, при условии совместимости уплотняемых материалов.

Экспертные рекомендации по применению

Подбирайте комплектующие по наружному диаметру и толщине стенки трубки; используйте трубки AISI 316 для сохранения свойств корпуса. Подготовка: рез ровный, снятие фаски и заусенцев, центровка феррул по оси трубки. Затяжку выполняйте в соответствии с рекомендациями производителя и контролируйте герметичность опрессовкой/пневмопробы; избегайте перемонтажа феррул более двух раз — возможна потеря плотности. Обратите внимание на вибрацию и циклические нагрузки — при необходимости используйте хомуты поддержки и компенсаторы; во взрывозащищённых зонах применяйте изделия и монтаж по требованиям РД и норм безопасности.
