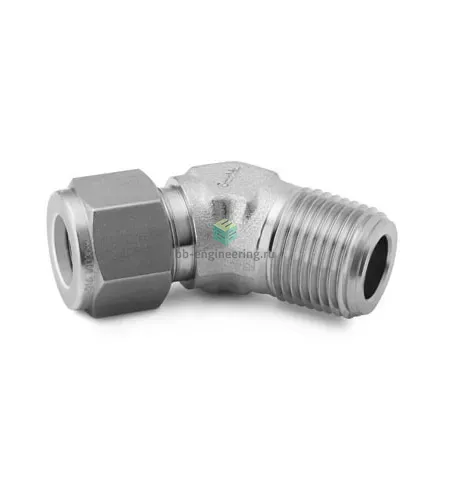

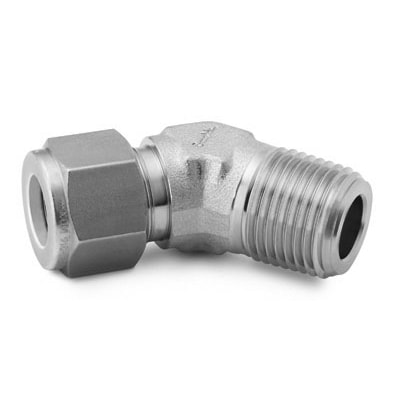

SS-1210-5-12 Swagelok - Штуцер угловой 45° с нар. резьбой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

Угловой штуцер 45° Swagelok SS-1210-5-12 предназначен для перехода между трубной линией и резьбовым ответом с NPT3/4 при необходимости изменения направления потока на 45°. Конструкция обеспечивает герметичное соединение обжимом 3/4″ трубки с помощью двух обжимных колец и гайки и уплотнение резьбы ФУМ-лентой. Применяется в системах подачи газов и жидкостей в химии, энергетике, нефтегазе и КИПиА для трасс с рабочими давлениями, характерными для обжимных систем Swagelok (вплоть до сотен бар в зависимости от диаметра и толщины стенки трубки) и температурами в ориентировочном диапазоне −60…+260 °C при использовании PTFE-пакетов и нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, два обжимных кольца обеспечивают плотную металлическую посадку трубки 3/4″, минимизируют утечки и обеспечивают повторяемость монтажа. Нитевое соединение NPT3/4 уплотняется ФУМ-лентой для резьбовых переходов. Материал устойчив к коррозии и большинству рабочих сред (инертные и агрессивные жидкости/газы), совместим с температурными режимами и агрессивными средами, типичными для промышленной автоматизации. Конфигурация 45° упрощает прокладку трасс в ограниченном пространстве.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой, обезжиренный торец трубки, снять фаску и заусенцы. При сборке подведите гайку до упора, затем добейте обжим рекомендованным числом оборотов согласно документации производителя и проверяйте герметичность опрессовкой в рабочих условиях. Для резьбы используйте ФУМ-ленту в 2–3 слоя, избегая попадания её в трубопровод. Не допускайте перекосов и чрезмерного момента затяжки — это снижает ресурс обжимных колец. При вибрации используйте опоры; при сомнении сверяйтесь с таблицами давлений и допусками Swagelok для трубки 3/4″ и AISI 316.
