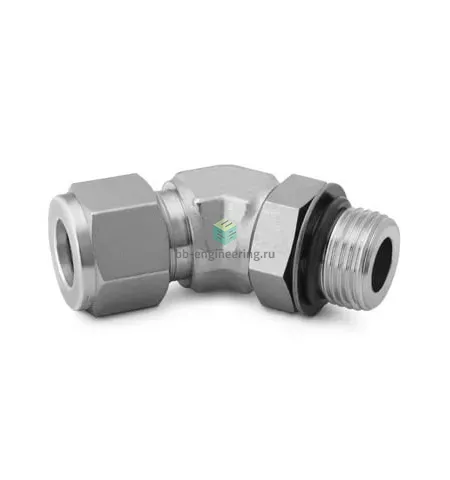

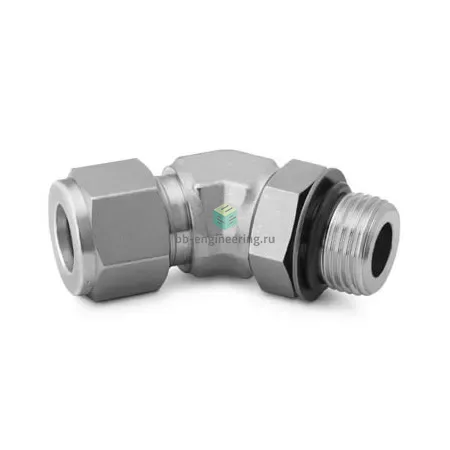

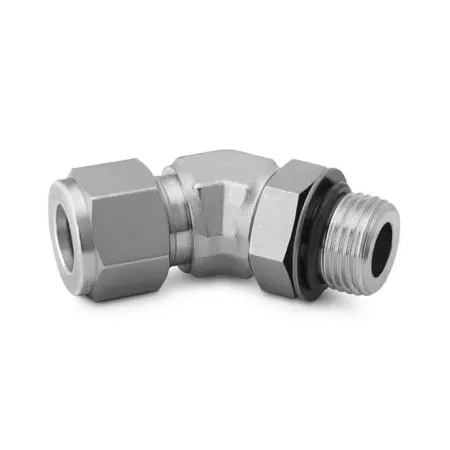

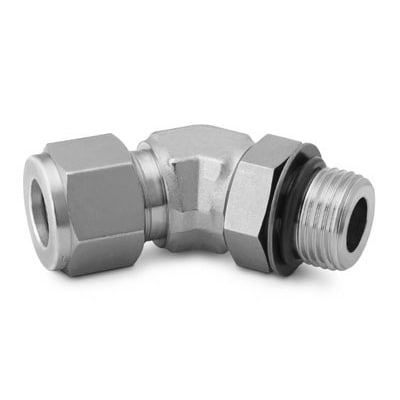

SS-1210-5-12ST Swagelok - Штуцер угловой 45° с нар. резьбой поворотный обжимной UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

Угловой поворотный штуцер 45° с наружной резьбой UNF 1 1/16″-12 и подсоединением для трубки 3/4″ предназначен для перехода между резьбовым каналом и трубным магистралям в системах технологического и гидравлического оборудования. Исполнение с выступающим O‑ring обеспечивает герметизацию резьбового соединения при осевом и угловом смещении, а поворотный корпус упрощает монтаж и ориентацию трубопровода. Применяется в аналитике, системах подачи газа и жидкостей, где требуется компактация под углом 45° и высокое коррозионное сопротивление.

Ключевые особенности конструкции

Конструкция — классическая обжимная система Swagelok с двумя обжимными кольцами (ferrule) и гайкой; материал корпуса — нержавеющая сталь AISI 316, обеспечивающая стойкость к агрессивным средам. Подключения: канал 1 — резьба UNF 1 1/16″-12, канал 2 — трубка 3/4″. Уплотнение резьбы — выступающее O‑ring; материал уплотнения подбирается под среду (NBR до ~+120 °C, FKM/Viton до ~+200 °C). Рабочее давление определяется диаметром и толщиной стенки трубки и может достигать сотен бар в типичных конфигурациях; температурный предел металлической части — порядка +400 °C, фактический диапазон эксплуатации ограничен выбранным O‑ring.

Экспертные рекомендации по применению

Подбирайте материал O‑ring по среде (нефть, агрессивные растворители, кислоты). Монтаж: обеспечить чистые торцы трубки, собрать обжимную систему согласно инструкции Swagelok (затянуть гайку до упора вручную, затем повернуть на рекомендованное число оборотов для данной серии), избегать перетяжки. Для контроля герметичности применять испытание на утечку (гелий/мыльный раствор). При вибрации рекомендуются фиксация трубки и регулярные проверки момента затяжки. Для точного давления и температур оперируйте таблицами производителя и расчётами по стенке трубки.
