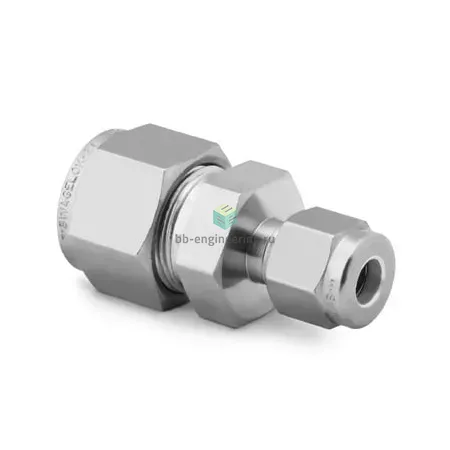

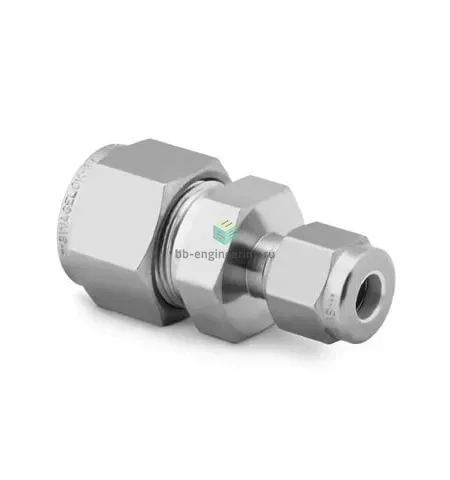

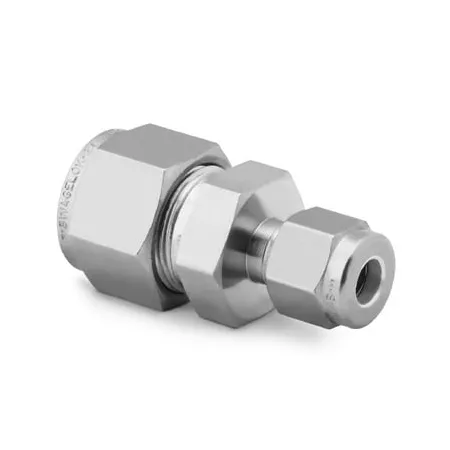

SS-1210-6-10 Swagelok - Соединитель прямой обжимной 3/4-5/8", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-1210-6-10 предназначен для герметичного перехода и стыковки трубок диаметром 3/4″ (19,05 мм) и 5/8″ (15,88 мм) в технологических трубопроводах при системах подачи газов и жидкостей. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение без применения дополнительных уплотнителей: при затяжке гайки переднее и заднее кольцо сжимают трубку, фиксируя её и создавая уплотнение, устойчивое к вибрациям и перепадам давления.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Тип исполнения — двухколечный (double ferrule) с отдельной гайкой; резьбовое уплотнение отсутствует (метод — обжим трубки). Рабочие среды: технические и инертные газы, пар, масла и большинство агрессивных жидкостей, совместимых с 316 SS. Типичные эксплуатационные параметры при правильной установке: рабочие давления в практических применениях до сотен бар (ориентировочно 200–400 бар в зависимости от диаметра и условий), температурный диапазон от криогенных значений до примерно +400 °C (точный лимит зависит от среды и деталей системы).

Экспертные рекомендации по применению

Для надёжной работы соблюдайте чистую торцовую резку и снятие фаски, проверяйте наружный диаметр труб 3/4″ и 5/8″; вставляйте трубку до упора в седло. Затяжку выполняйте согласно инструкциям производителя: сначала фиксировать вручную, затем контролируемо докрутить ключом по рекомендованным миллиоборотам/крутящему моменту (см. таблицы Swagelok). Не используйте повторно деформированные обжимные кольца; при ремонте заменяйте их комплектом. Избегайте перекоса и перегиба труб в зоне соединения, не подвергайте соединение ударным нагрузкам и агрессивной абразии. При высоких давлениях и температурах предварительно проверяйте соответствие материалов и давления расчетом прочности и испытанием на герметичность.
