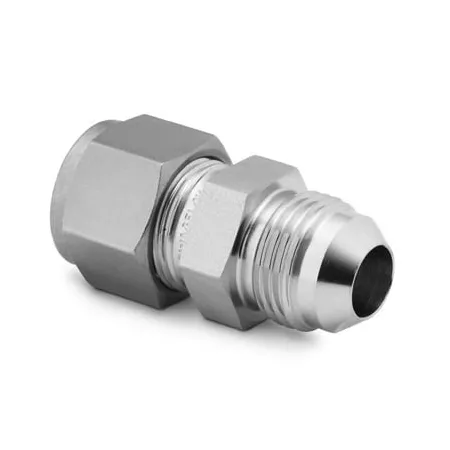

SS-1210-6-12AN Swagelok - Соединитель прямой обжим-развальцовка 3/4", нерж.

Назначение и принцип работы

Соединитель прямой обжим‑развальцовка SS-1210-6-12AN предназначен для надежного гидравлического и пневматического соединения трубки 3/4" (≈19,05 мм) с ответной развальцованной линией 3/4". Применяется в технологических, топливных и аналитических сетях, где требуется герметичное соединение без использования уплотнительных материалов в резьбе. Принцип работы основан на механическом зажиме трубки двумя обжимными кольцами (фервелами) и гайкой: при затяжке образуется уплотнение на конической поверхности 37° (74°), соответствующее стандарту SAE J514 (ISO 8434-2).

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными рабочими средами. Тип конструкции — обжим трубки двумя фервелами и гайкой; тип уплотнения — металлическое обжатие на конической фаске 37°. Соединитель соответствует стандарту SAE J514 (ISO 8434-2). Рекомендуемые среды: минеральные и синтетические гидравлические масла, топливо, инертные газы и технологические жидкости. Типичные диапазоны эксплуатации при правильной сборке: температура примерно −60…+260 °C и рабочие давления в типичных системах до нескольких сотен бар (конкретное допустимое давление определяется диаметром и толщиной стенки трубки).

Экспертные рекомендации по применению

Подбирайте фасон по размеру 3/4" и материалу трубки, соблюдайте требования SAE J514 к подготовке торца и длине захода фервелов. Перед сборкой удалите заусенцы, установите оба обжимных кольца и затягивайте согласно рекомендованной методике производителя, избегая перетяжки. При монтаже контролируйте соосность и минимизируйте вибрации; после сборки выполните испытание на герметичность и при необходимости корректируйте затяжку. Не используйте данное исполнение для труб с поврежденной поверхностью или при давлении/температуре, превышающих допустимые значения, указанные в технической спецификации системы.
