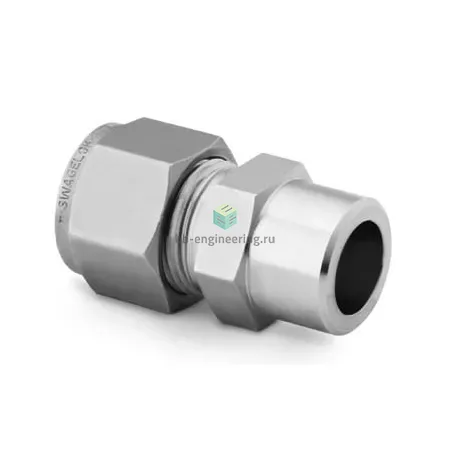

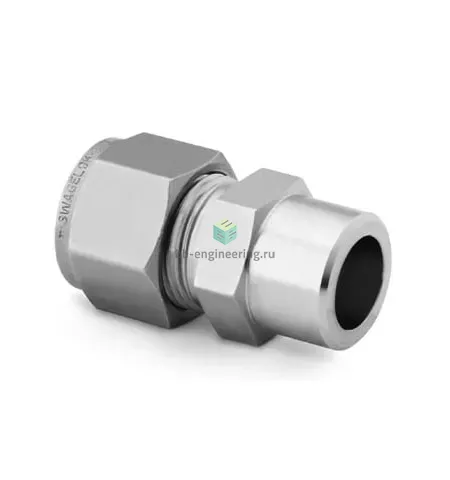

SS-1210-6-12W Swagelok - Штуцер прямой под приварку внахлёст обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

Прямой штуцер под приварку внахлёст 3/4″–3/4″ с обжимным соединением служит для перехода от трубки 3/4″ к участку трубопровода или патрубку, выполненному приваркой внахлёст. Комбинация двух обжимных колец и гайки обеспечивает герметичное металлическое обжатие трубки без дополнительных уплотнителей, а приварной фланец — прочное неразъёмное подключение к магистрали. Изделие применяют в технологических линиях для жидкостей и газов, где требуется монтаж съёмного соединения на стороне трубки и сварной ввод в корпус установки; реализует задачу обеспечения уплотнения при давлении и температурах, характерных для трубопроводных систем химической, пищевой и нефтехимической отраслей.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — двухкольцевой обжим с гайкой, типичная для Swagelok, исключает использование резьбовых уплотнителей; резьба в соединении не является уплотняющей. Подключения: канал 1 — 3/4″ трубка; канал 2 — 3/4″ приварка внахлёст. Диапазон рабочих температур для AISI 316 примерно от −200 °C до +600 °C, фактическое рабочее давление определяется толщиной стенки трубки и условиями сварки; при подборе учитывайте паспортные данные труб и нормы сварки.

Экспертные рекомендации по применению

Перед монтажом проверьте соответствие наружного диаметра и толщины стенки трубки 3/4″. При сборке следуйте инструкциям производителя по последовательности: предварительная посадка и окончательное обжатие гайкой до штатного угла/момента (по документации Swagelok) и визуальная проверка установки обжимных колец. При приварке внахлёст обеспечьте правильную подготовку кромки, технологию шва и внутреннюю продувку для предотвращения окалинообразования. Избегайте перегрева зоны обжима при поствварочных операциях и контролируйте герметичность испытанием давлением и методом утечки (например, гелиевый тест или мыльный раствор) после монтажа.
