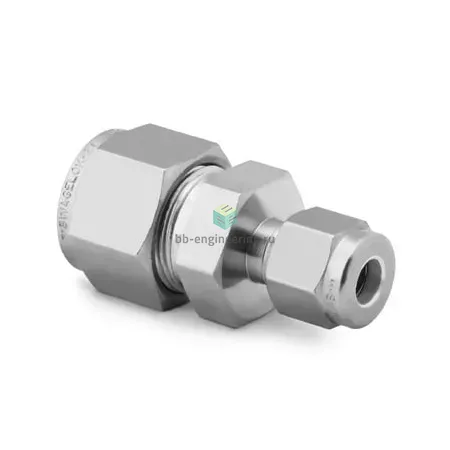

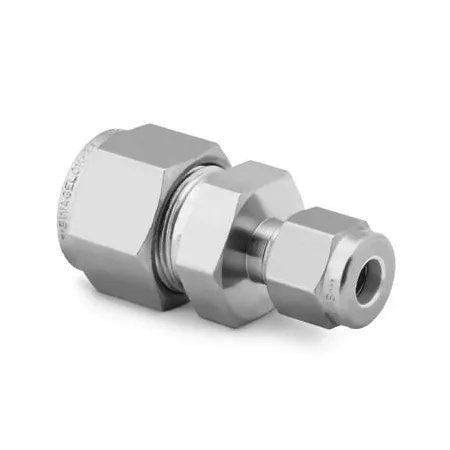

SS-1210-6-4 Swagelok - Соединитель прямой обжимной 3/4-1/4", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-1210-6-4 предназначен для герметичного соединения трубок Ø 3/4" (19,05 мм) и Ø 1/4" (6,35 мм) в системах технологической автоматики, трубопроводах для сжатого воздуха, инертных и агрессивных сред, линиях измерений и гидравлики. Соединение реализуется по принципу двухобжимной системы: при завинчивании гайки передняя обжимная втулка формирует уплотнение на трубке, а задняя втулка фиксирует и центрирует её, обеспечивая металлическое уплотнение без использования герметиков и лент.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, устойчивые к коррозии и высоким температурам; материал обобщённо — нержавеющая сталь. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (герметизация — обжим). Применимы жидкости и газы, в том числе агрессивные, при рабочем давлении, зависящем от наружного диаметра и толщины стенки трубки: ориентировочно до 207 бар (≈3000 psi) при стандартных стенках и до ≈414 бар (≈6000 psi) для толстостенных исполнений; температурный диапазон металлического соединения примерно от −196 °C до +450 °C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Подбирайте по наружному диаметру и минимальной толщине стенки трубки, учитывая рабочее давление. Перед монтажом очистите торец и обеспечьте рекомендованную глубину посадки. Монтировать по инструкции производителя: довести гайку вручную, затем ключом — рекомендованное число оборотов (см. инструкцию Swagelok для 3/4"→1/4"); избегайте перетяжки во избежание деформации трубки. Для вибронагруженных участков используйте хомуты и опоры. При обслуживании проверяйте состояние обжимных колец — при критичных температурах/давлениях заменяйте их на новые.
