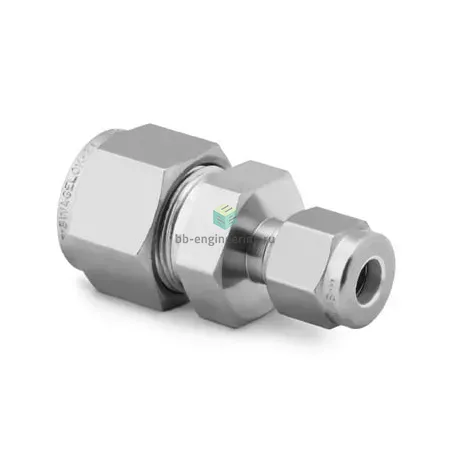

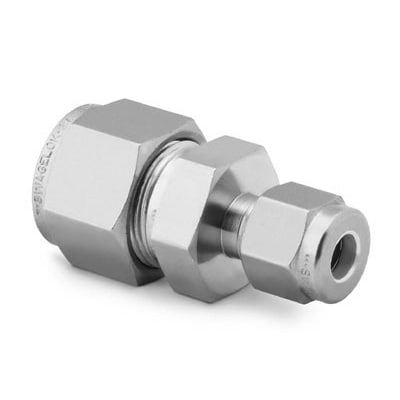

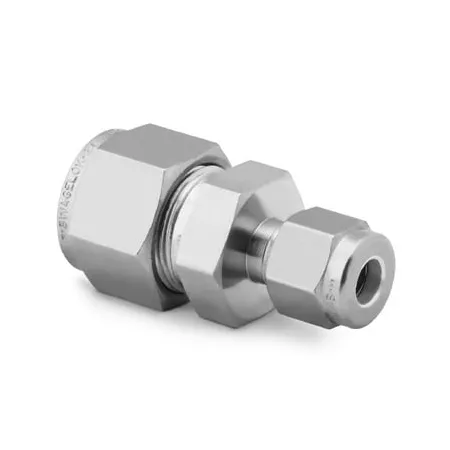

SS-1210-6-6 Swagelok - Соединитель прямой обжимной 3/4-3/8", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-1210-6-6 предназначен для герметичного соединения трубок 3/4" и 3/8" в системах измерения, распределения и технологических коммуникаций. Работает по принципу двухкольцевого обжимного соединения: при затяжке гайки две обжимные детали (фронтальная и задняя) центруют и пластически деформируют трубку, обеспечивая металлометаллическое уплотнение без применения резьбовых уплотнителей. Конструкция обеспечивает устойчивость к вибрациям и повторным циклам давления, применима в средах от вакуума до рабочих давлений, определяемых толщиной стенки трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с технологическими жидкостями и газами. Тип конструкции — двухобжимной (two-ferrule), соединение трубка–трубка 3/4"→3/8". Уплотнение — металлометаллическое, без эластомерных вставок, что расширяет температурный диапазон эксплуатации (обычно от ≈-54°C до +427°C при отсутствии дополнительных уплотнений). Рабочее давление зависит от диаметра и стенки трубки; для малых диаметров аналогичные фитинги Swagelok функционируют в широком диапазоне до нескольких сотен бар при корректным подборе трубки и монтажа.

Экспертные рекомендации по применению

Подбирайте фитинг в связке с трубкой требуемого наружного диаметра и толщины стенки, проверяйте соответствие по таблицам производителя. Перед монтажом очищайте и обрезайте торцы трубки перпендикулярно, удаляйте заусенцы; не используйте повторно деформированные обжимные кольца. Затягивайте по руководству Swagelok (контрольный момент/порядок шагов), проверяйте герметичность при пуске пробным давлением. Избегайте ударных перегрузок и коррозионных сред, не совместимых с AISI 316. Для критичных применений уточняйте предельные давления и температуры по паспорту изделия и таблицам производителя.
