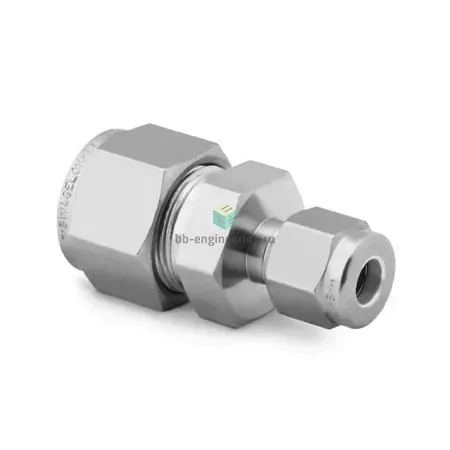

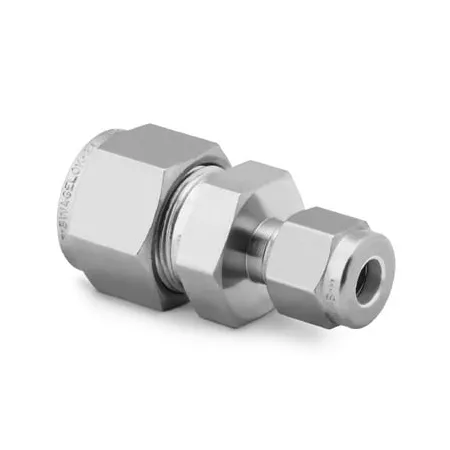

SS-1210-6-8 Swagelok - Соединитель прямой обжимной 3/4-1/2", нерж.

Назначение и принцип работы

Прямой обжимной соединитель предназначен для соединения двух участков трубопровода с наружными диаметрами 3/4" (канал 1) и 1/2" (канал 2) в технологических, аналитических и лабораторных системах. Соединение реализовано по принципу двухобжимного (двух ferrule) компрессионного узла: при затяжке гайки обжимные кольца последовательно фиксируют трубку, создавая металлометаллическое и посадочное уплотнение без применения уплотнений резьбы. Конструкция обеспечивает герметичность для агрессивных сред и газов при вакуумных и высоконапорных режимах при использовании трубок из нержавеющей стали.

Ключевые особенности конструкции

Корпус и обжимные компоненты выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость и совместимость с нефтью, газами, водными и агрессивными средами. Тип конструкции: обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует. Диапазон рабочих условий зависит от типа и толщины стенки трубки: типичные эксплуатационные температуры для металлокомпрессионных соединений AISI 316 — примерно −196…+427 °C; ориентировочные рабочие давления при комнатной температуре могут достигать сотен бар (точное значение — по таблице Swagelok для конкретного диаметра и стенки трубки).

Экспертные рекомендации по применению

Подбирайте соединитель по точному наружному диаметру и толщине стенки трубки; используйте оригинальные обжимные колца и гайки. Перед сборкой удалите задиры и фаску, обеспечьте полное посадочное уравнивание трубки в торце корпуса. Затягивайте гайку согласно процедуре производителя (сначала вручную, затем ключом по заданному числу оборотов/моменту); избегайте недозатяжки и повторного многократного использования ferrule при ремонте. Контролируйте соответствие материалам среды и температуры; при сомнениях сверяйтесь с официальной таблицей допустимых давлений Swagelok для комбинации 3/4"–1/2" и конкретной трубки.
