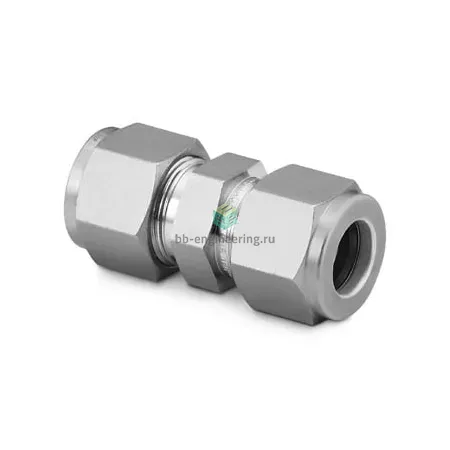

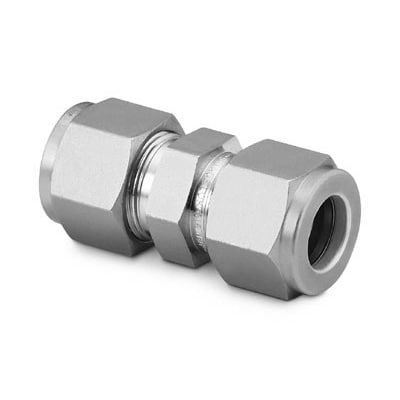

SS-1210-6 Swagelok - Соединитель прямой обжимной 3/4", нерж.

Назначение и принцип работы

Прямой обжимной соединитель SS-1210-6 Swagelok предназначен для герметичного соединения трубок 3/4″ (19,05 мм) в разрывных и сборочных линиях технологических и измерительных систем. Конструкция с двумя обжимными кольцами (переднее и заднее) и накидной гайкой обеспечивает уплотнение за счёт осевого смещения передней (запирающей) и задней (распорной) оправ, что исключает необходимость сварки или резьбовых переходников. Применяется в системах подачи инертных и активных газов, воды, пара и технических жидкостей, а также в линиях высокого чистоты и приборных трактах.

Ключевые особенности конструкции

Корпус и компоненты изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой, форма — прямой соединитель. Подключение — 3/4″ (19,05 мм). Рабочие среды: технические и химические жидкости, газы, пар; совместимость зависит от состава среды и чистоты поверхности. Температурный диапазон эксплуатации типично от −196 °C (жидкий азот) до +427 °C, фактический предел определяется средой и уплотнениями в системе. Рабочее давление определяется материалом и толщиной стенки трубки; при корректно подобранной трубке и монтаже применяется в системах от вакуума до высоких давлений типичных технологических установок.

Экспертные рекомендации по применению

Подбирайте SS-1210-6 под трубу 3/4″ с рекомендованной толщиной стенки и механическими характеристиками; используйте оригинальные кольца и гайки Swagelok. Перед монтажом обеспечить ровную, без заусенцев торцевую кромку и полную посадку трубки до упора. Затягивайте гайку в соответствии с таблицей заворачивания производителя (не пересильте — избыточная деформация ухудшает уплотнение), избегайте повторного использования деформированных обжимных колец. Для кислорода и агрессивных сред проводить очистку и проверку на совместимость материалов. При сомнении по допустимому давлению/температуре ориентируйтесь на параметры трубки и данные производителя системы.
