SS-1210-61-12AN Swagelok - Соединитель панельный обжим-развальцовка 3/4", нерж.

Назначение и принцип работы

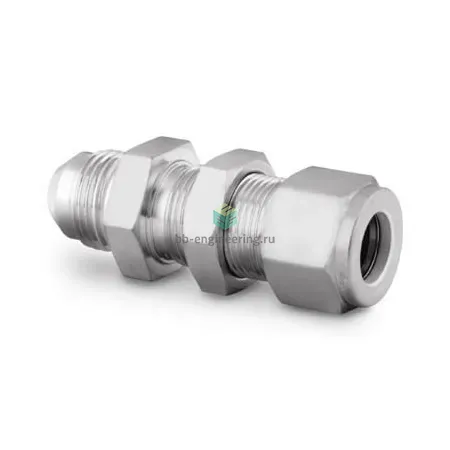

Панельный обжимной соединитель Swagelok SS-1210-61-12AN предназначен для подключения трубопроводов к щитам и панелям в технологических и измерительных системах. Форма — соединитель панельный обжим-развальцовка с конусом 37° (74°) по стандарту SAE J514 (ISO 8434-2). Работает по принципу двухконусного обжима: две обжимные втулки и гайка формируют металл-металл уплотнение на торце трубки 3/4″, обеспечивая герметичность при передаче жидкостей и газов в технологических цепях и системах КИПиА.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает устойчивость к коррозии и совместимость с агрессивными средами. Двухкольцевая конструкция Swagelok обеспечивает фиксирование и уплотнение без резьбовых уплотнителей (тип уплотнения резьбы — отсутствует). Соединитель соответствует SAE J514 (ISO 8434-2). Для типичных эксплуатационных условий допустимое рабочее давление находится в пределах сотен бар (конкретное значение зависит от наружного диаметра и толщины стенки трубки); ориентировочный температурный диапазон при стандартных материалах — от −46 °C до +204 °C, при экстремальных режимах согласовывать с производителем.

Экспертные рекомендации по применению

Перед монтажом обточите и удалите заусенцы на трубке, выдерживайте рекомендуемую длину захода. Сборку выполнять по инструкции производителя: затянуть гайку вручную до упора, затем довести до заданного натяга согласно таблице Swagelok (обычно небольшой порядок оборотов после «ручной» посадки), проверить на герметичность давлением испытания. При повторной установке осмотреть обжимные кольца и при видимой деформации заменить. Избегайте динамических ударов и коррозионно-эрозионных режимов без дополнительной защиты; при сомнениях по давлению/температуре запрашивайте квалифицированные данные у производителя.
