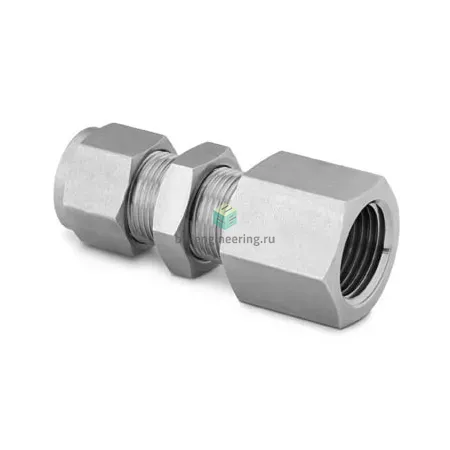

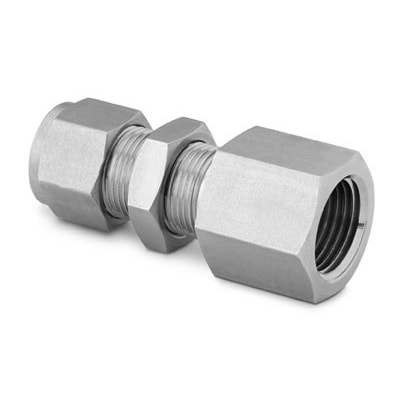

SS-1210-71-12 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

Панельный обжимной соединитель с внутренней резьбой NPT 3/4 — предназначен для выведения технологической линии через щит или панель и герметичного подключения трубки Ø 3/4" (19,05 мм) к резьбовому штуцеру. Функция достигается двухконтурной обжимной системой Swagelok: входная часть — внутренняя NPT3/4 с уплотнением резьбы ФУМ-лентой, выход — обжим двумя обжимными кольцами (фереджами) и гайкой на трубку. При сборке фереджи формуют уплотняющий зазор на наружной поверхности трубки, обеспечивая герметичность для газовых и жидкостных сред.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с водой, гидравлическими маслами, газовыми средами и многими химикатами. Конструкция — двухколечная обжимная система Swagelok, монтажная панельная компоновка с внутренней резьбой NPT3/4 и ответной трубной посадкой 3/4" (19,05 мм). Уплотнение резьбы — ФУМ-лента. Диапазоны рабочих условий зависят от материала трубки и стенки; ориентировочно эксплуатация возможна в широком температурном интервале (криогенные режимы до низких температур и сотни °C при отсутствии агрессивных сред). Максимальные рабочие давления определяются по таблицам производителя в зависимости от толщины стенки трубки.

Экспертные рекомендации по применению

Подбирайте соединитель под фактический OD и толщину стенки трубки 3/4" (19,05 мм) и сверяйте допустимое давление по каталогу Swagelok. Перед монтажом намотайте ФУМ-ленту на NPT без попадания ленты внутрь трубопровода, вставьте трубку до упора, затяните гайку до установленного момента по таблице производителя и выполните контроль герметичности. Избегайте многократных разборочно‑сборочных операций без замены фереджей; не используйте повреждённые трубки и не допускайте перекоса при монтаже через панель. Для агрессивных сред и высоких температур уточняйте совместимость 316L и варианты уплотнений у поставщика.
