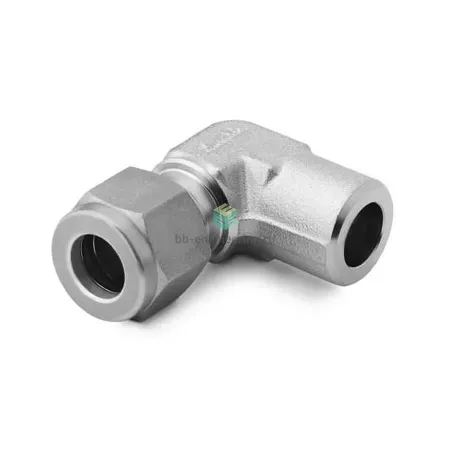

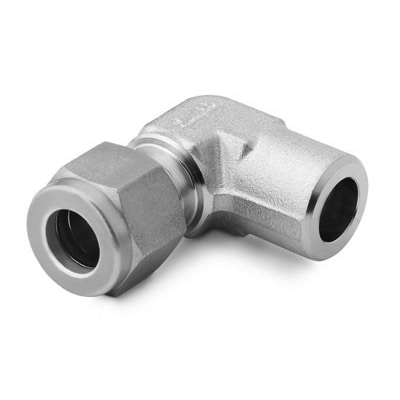

SS-1210-9-12W Swagelok - Штуцер прямой под приварку внахлёст обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

Штуцер прямой под приварку внахлёст с обжимным соединением Swagelok предназначен для присоединения 3/4″ трубопровода к ответной приварной патрубковой поверхности (3/4″ под приварку внахлёст). Принцип работы — комбинированное соединение: одна сторона формируется постоянной сваркой по внахлёст, вторая — герметизируется методом обжима трубки двумя обжимными кольцами и гайкой. Решает задачи быстрого демонтажа, герметичной коммутации технологических линий и подключения приборов в средах с коррозионной нагрузкой.

Ключевые особенности конструкции

Корпус и конструктивные элементы выполнены из нержавеющей стали (материал корпуса AISI 316), упрощая применение в агрессивных средах (вода, пар, инертные и многие химические среды). Соединение: 3/4″ (трубка) — 3/4″ (под приварку внахлёст). Тип конструкции — двухфerrульное обжимное уплотнение без резьбовых уплотнителей (тип уплотнения резьбы: отсутствует). Рабочие диапазоны зависят от толщины стенки трубки и условий сварки: типично эксплуатация при температурах от криогенных значений до порядка +400 °C и рабочем давлении, определяемом трубой и проектными коэффициентами (ориентировочно до сотен бар в зависимости от конфигурации).

Экспертные рекомендации по применению

Рекомендуется сначала приварить штуцер к линии, затем установить трубку: отрезать под прямым углом, удалить задирки, вставить до упора, затянуть гайку от руки и затем с ключом на дополнительный 1–1,25 оборота (новое соединение). Избегайте сборки перед сваркой — тепло может повредить гайку и феррулы. Проверяйте совместимость толщины стенки трубки и давление системы; при высоких температурах учитывайте влияние сварки и термической деформации. Типичные ошибки: недостаточная глубина вставки, перетяжка гайки, применение труб из другого сплава — все это снижает герметичность и ресурс соединения.
