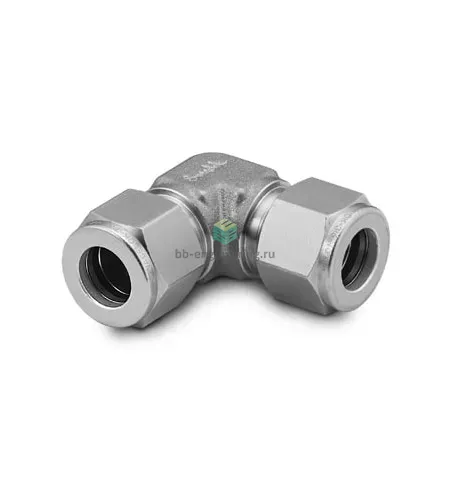

SS-1210-9 Swagelok - Соединитель угловой обжимной 3/4", нерж.

Назначение и принцип работы

Обжимной соединитель угловой Swagelok SS-1210-9 предназначен для герметичного изменения направления трубопроводов с трубкой 3/4″ (19,05 мм) в системах технологического и приборного трубопровода. Конструкция на основе двух обжимных колец и гайки обеспечивает механическое зажатие стенки трубки и торцовое уплотнение при осевом натяжении, что обеспечивает повторяемую герметичность при давлении, зависящем от материала и толщины трубки (типично — до нескольких сотен бар для стандартных нержавеющих трубок).

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общая материал-концепция — сталь нержавеющая; используется двухколечная (двухфурнуловая) система обжима и гайка Swagelok для уплотнения без резьбового уплотнения. Применим в средах: инертные и агрессивные жидкости, газовые среды, пара и гидравлика; рабочие параметры зависят от трубки и среды — ориентировочно давление до 200–400 бар при соответствующей трубке и температура эксплуатации порядка −60…+260 °C, при необходимости сверяться с таблицами производителя и требованиями к уплотнениям.

Экспертные рекомендации по применению

Подбирайте фитинг по точному внешнему диаметру и толщине стенки трубки 3/4″, используйте новые обжимные кольца при повторном монтаже, затягивайте гайку по рекомендациям Swagelok (контролируемый момент или число оборотов после плотной посадки), избегайте перекосов и точечных нагрузок на трубку, организуйте вибро- и термокомпенсацию. Перед вводом в эксплуатацию провести гидравлическое опрессовывание и проверку герметичности; для агрессивных сред и повышенных температур уточняйте соответствие AISI 316 и все соединительные элементы.
