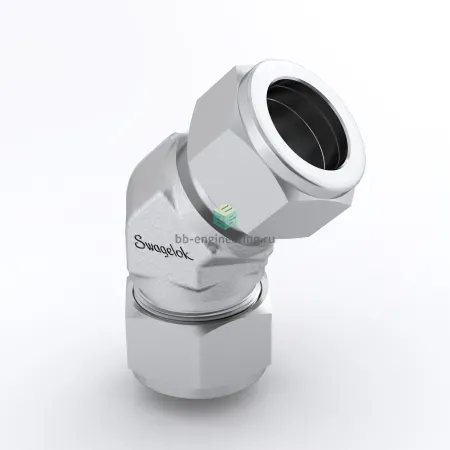

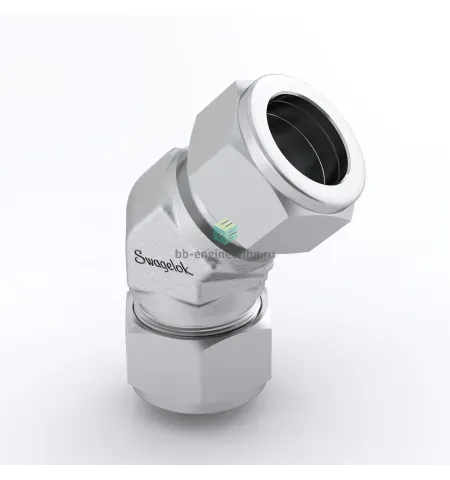

SS-1210-95 Swagelok - Соединитель угловой 45° обжимной 3/4", нерж.

Назначение и принцип работы

Угловой обжимной соединитель 45° для трубки 3/4" (19,05 мм) предназначен для организации разворотов трубопроводов в системах КИПиА, технологических и вакуумных линиях с агрессивными и нейтральными средами. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлоконтактное уплотнение без применения резиновых прокладок: при затяжке гайки передняя и задняя обжимные гильзы последовательно деформируются и формируют герметичное соединение. Применяется для передачи газов и жидкостей при рабочих температурах от криогенных до высокотемпературных режимов и в пределах давлений, определяемых толщиной стенки трубки и таблицами производителя.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в кислой и щелочной средах, морской воде и технологических растворах. Форма — угол 45° для компактных трассировок. Тип уплотнения резьбы отсутствует (нет резиновых прокладок); уплотнение — двухопорное обжимное (two-ferrule) металлом по металлу. Рабочие среды: технические газы, сжатый воздух, вода, масла, агрессивные химические среды в границах совместимости с 316. Типичный температурный диапазон от приблизительно −196 °C до +400 °C; рабочее давление зависит от трубки, но для типичных исполнений 3/4" соответствует значениям, указанным в паспортах Swagelok (порядок величин — десятки до сотен бар при соответствующей толщине стенки).

Экспертные рекомендации по применению

Подбирайте фитинг в соответствии с наружным диаметром и толщиной стенки трубки 3/4" и сверяйте допустимое давление по таблицам производителя. При монтаже следуйте моментам затяжки Swagelok: начальная посадка гайки, затем окончательная доворотная величина; избегайте многократной перетяжки одной и той же гильзы. Перед вводом в эксплуатацию проверить герметичность посредством промышленного мыльного раствора или теста давлением. Для агрессивных или высокотемпературных сред контролируйте совместимость материалов и возможность галванической коррозии при контакте с другими металлами.
