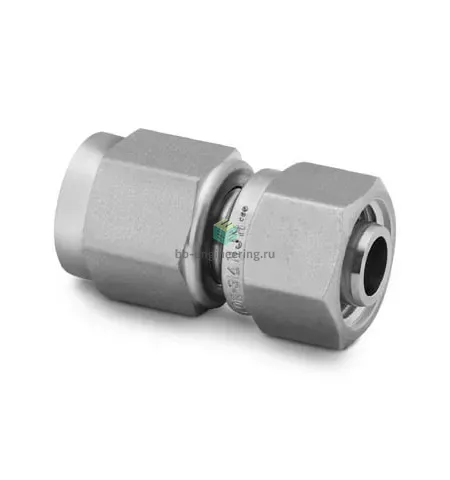

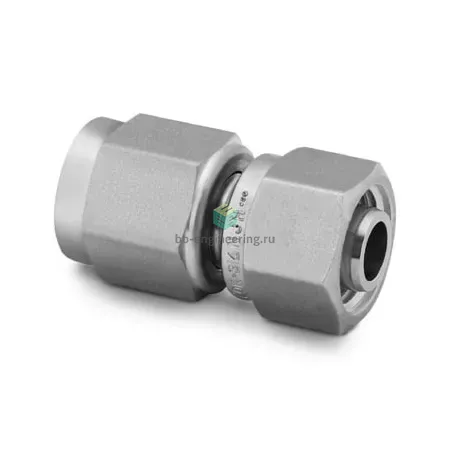

SS-1210-A-12ANF Swagelok - Переходник прямой обжим-развальцовка 3/4"-3/4", нерж.

Назначение и принцип работы

Переходник прямой обжим‑развальцовка Swagelok SS-1210-A-12ANF предназначен для соединения труб 3/4" (19,05 мм) с одной стороны при помощи обжимной втулки и двух обжимных колец/гайки и с другой — под развальцованную (фланцевую/конусную) торцовку. Работает по принципу двухферулной герметизации с конусом 37° (74° общий угол): при затяжке гайки задняя и передняя ферулы создают уплотнение и удержание трубки, обеспечивая металлометаллическую герметизацию, устойчивую к давлению и вибрации. Соответствует стандарту SAE J514 (ISO 8434-2).

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, двухферулная конструкция с гайкой и втулкой; угол конической поверхности 37° обеспечивает повторяемую герметичность без эластомерных уплотнений. Соответствует промышленным требованиям по средам: гидравлика, сжатые газы, химически нейтральные и агрессивные среды (при совместимости материала). Подключения: 3/4" (втулка) — 3/4" (под развальцовку). Рабочие параметры зависят от толщины стенки трубки; типичные ориентиры для нерж. AISI 316 и стандартной стенки — до ~100–150 бар; температурный диапазон эксплуатации для металлометаллического уплотнения примерно −50°C…+200°C, окончательные значения уточнять по таблицам Swagelok и по материалу труб.

Экспертные рекомендации по применению

Монтаж: рез аккуратный поперечный, снятие фаски и калибровка развальцовки по допускам Swagelok, установка двух ферул и затяжка в соответствии с рекомендациями производителя (контроль по динамометру или числу оборотов из таблицы). Не используйте повторно ферулы при демонтаже; избегайте перекосов и боковых нагрузок на соединение; проверяйте рабочее давление для конкретной стенки трубки. При агрессивных средах и кислородных сервисах — проверка совместимости и чистоты. После монтажа провести пробное опрессовывание и контроль на утечки.
