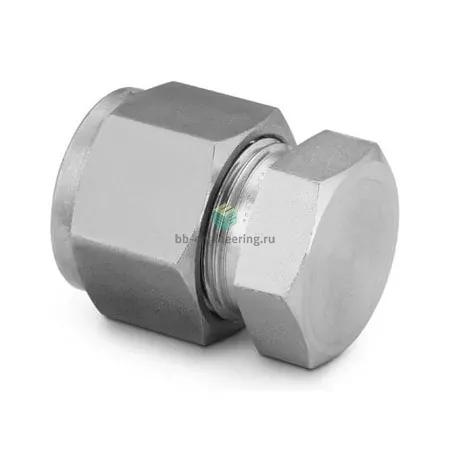

SS-1210-C Swagelok - Заглушка на трубку обжимная 3/4", нерж.

Назначение и принцип работы

Заглушка обжимная для трубки 3/4" (19,05 мм) служит для герметичного перекрытия концов трубопроводов приборного и технологического назначения. Конструкция с двумя обжимными кольцами и гайкой обеспечивает поэтапное зажатие: переднее кольцо формирует уплотнение, заднее — фиксирует трубку, создавая механический захват и металл-металл уплотнение без применения резьбового уплотнения. Применяется в системах отбора проб, линиях контроля давления, в агрессивных средах и в вакуумных установках, где требуется надежная герметизация концов труб из нержавеющей стали.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общая материализация — нержавеющая сталь, совместимая с коррозионными средами и паровыми средами. Форма — заглушка на трубку, подключение 3/4" (19,05 мм). Система двух обжимных колец обеспечивает повторяемую герметичность при рабочих давлениях, типично до ~400 бар в зависимости от толщины стенки трубки и условий эксплуатации; температурный диапазон рабочей среды определяется материалами уплотнений и может варьировать от криогенных режимов до нескольких сотен °C. Тип уплотнения резьбы — не применяется (герметизация достигается обжимом).

Экспертные рекомендации по применению

Подбирайте заглушку под конкретную толщину стенки трубки и материал (удостоверьтесь в соответствии со справочными таблицами производителя). Перед установкой обрежьте трубку под прямым углом, удалите заусенцы и обеспечьте чистую посадочную поверхность. Момент затяжки — по инструкции производителя; практично: довести гайку до упора вручную, затем повернуть на 1–1,5 оборота, проверив герметичность. Не допускайте повторных многоразовых обжимов одних и тех же кольцевых элементов без их замены. Для чувствительных сред используйте промывку и испытание на герметичность (например, гелий-ультразвуковой или гидростатический тест). Избегайте комбинированной вибрации без опор и контроля коррозионной совместимости среды.
