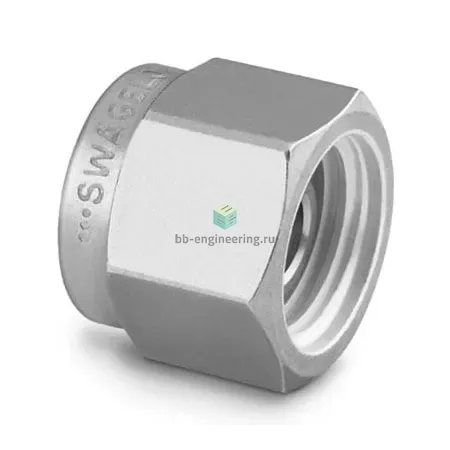

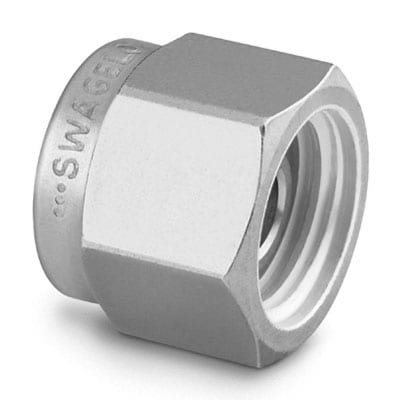

SS-1210-P Swagelok - Заглушка в обжимной фитинг 3/4", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия трубопроводов и отводов в системах технологической и лабораторной арматуры, где используется трубка Ø 3/4″ (19,05 мм). Принцип работы — металлическое торцевое уплотнение двухконусной обжимной системы: при затяжке гайки две обжимные кольца (ferrules) устанавливаются на трубку и создают уплотнение и механическую фиксацию, исключающие протечки при вакууме, жидкостях и газах.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, материал обобщённо — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с гидравликой, паром, кислородом и химическими средами. Конструкция — двухобжимная (две обжимные кольца + гайка), резьбового уплотнения нет. По данным производителя, при корректном подборе трубки и монтажа допустимые режимы — от глубокого вакуума до рабочих давлений, достигающих порядка 689 бар (10 000 psi) в подходящих конфигурациях; температурный диапазон ориентировочно −196 °C … +427 °C в зависимости от среды и трубки.

Экспертные рекомендации по применению

Подбирать заглушку под трубку 3/4″ с рекомендованной стенкой; при монтаже обеспечить правильную посадку трубки до упора во втулку. Затягивать гайку согласно инструкциям Swagelok (типично прихват от руки и дальнейшая доводка ключом, ≈1–1¼ оборота для первичной установки — ориентироваться по технической таблице), не использовать пасты на поверхности обжимного уплотнения. Избегать повторного применения деформированных кольцев; контролировать отсутствие задиров и коррозии на трубке. Для критичных давлений и температур запрашивать сертифицированные параметры по конкретному материалу трубки и толщине стенки.
