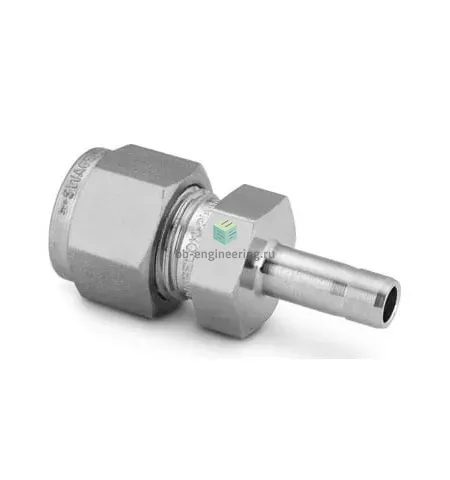

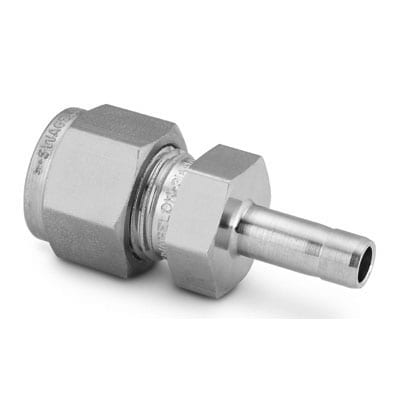

SS-1210-R-12 Swagelok - Переходник прямой обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

Переходник прямой втулочный SS-1210-R-12 выполняет соединение трубки 3/4″ (19,05 мм) с втулочным портом 3/4″ в линиях технологических сред. Конструкция двухобжимного фитинга обеспечивает герметизацию за счёт взаимодействия двух обжимных колец и гайки: при завинчивании кольца деформируются по внешней поверхности трубки и формируют сильное уплотнение без применения резьбовых уплотнителей. Применяется в системах измерения, распределения и отбора проб для жидкостей и газов, где требуется разъёмное металл-металлическое соединение высокой коррозионной стойкости.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь (AISI 316), что обеспечивает стойкость к морской воде, агрессивным средам и пермеативным средам. Форма — прямой переходник втулочный; тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; подключения: 3/4″ (трубка) — 3/4″ (втулка). Работа в широком диапазоне температур зависит от наличия уплотнителей: при металлом-металлическом контакте практическое применение — от криогенных температур до нескольких сотен °C; рабочее давление определяется характеристиками трубки и толщиной стенки, типично — до нескольких сотен бар для корректно подобранной 3/4″ нержавеющей трубки.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом внешнего диаметра трубки 19,05 мм и толщины стенки; используйте оригинальные обжимные кольца и гайки, не допускайте повторного применения деформированных колец. Трубку резать строго перпендикулярно, заусенцы удалять и контролировать глубину посадки до упора. Завинчивать сначала до упора вручную, затем добивать затяжку по рекомендациям производителя (обычно небольшое число оборотов), контролировать герметичность испытанием давлением. Избегайте ударных и вибрационных нагрузок без дополнительной фиксации; при агрессивных средах и высоких температурах проверяйте совместимость по справочным таблицам Swagelok.
