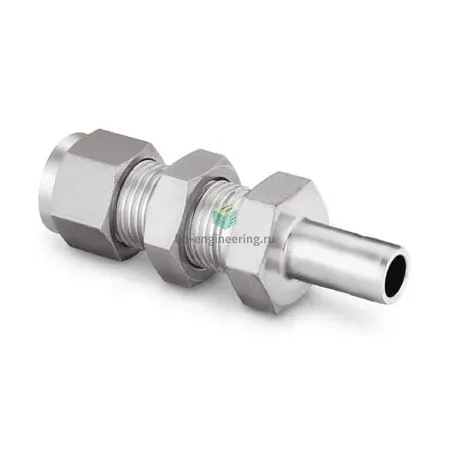

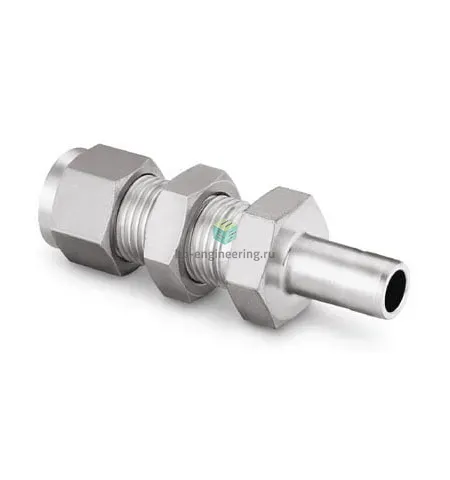

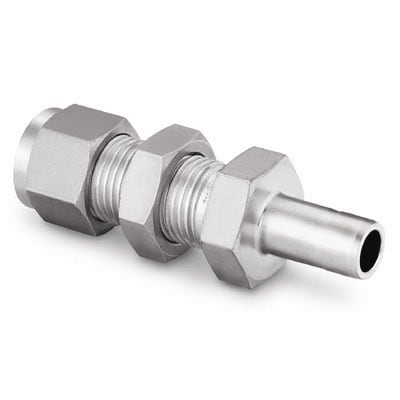

SS-1210-R1-12 Swagelok - Соединитель панельный переходной обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

Переходной панельный соединитель Swagelok SS-1210-R1-12 предназначен для герметичного ввода/вывода трубопровода через панель (bulkhead) и обеспечивает переход от трубки к втулочному соединению 3/4" (19,05 мм). Принцип работы — двухколечное обжимное соединение: при затягивании гайки две торцевые втулки (ferrules) формируют уплотнение и фиксируют трубку без сварки и резьбовых переходных уплотнений. Изделие применяется в системах подачи технических и химических сред, сжатого воздуха, газа и жидкостей, где требуется панельный ввод с высокой коррозионной стойкостью и повторяемостью соединения.

Ключевые особенности конструкции

Корпус и комплект обжимных втулок — нержавеющая сталь AISI 316, обеспечивающая устойчивость к коррозии и непрямому контакту с агрессивными средами. Форма — соединитель панельный переходной втулочный; тип конструкции — двухколечное обжимное соединение с гайкой. Подключения: канал 1 — 3/4" (трубка), канал 2 — 3/4" (втулка). Уплотнение резьбы отсутствует (металлическое уплотнение через ferrules). Рабочие среды: инертные газы, воздух, вода, большинство органических жидкостей; температурный диапазон стандартно ориентировочно −54…+204 °C, при специальных условиях до ≈+316 °C; рабочее давление зависит от материала и толщины трубки — типично до сотен бар (ориентировочно до 600 бар при использовании соответствующей трубки и режима).

Экспертные рекомендации по применению

Подбирайте соединитель с учётом внешнего диаметра и толщины стенки трубки; используйте трубки, соответствующие спецификациям Swagelok для 3/4". При монтаже очищайте и фаскуйте торец трубки, вставляйте втулки и затягивайте гайку по инструкции производителя (не рекомендуется самовольное превышение момента). После установки выполните опрессовку и проверку на герметичность (пузырьковый тест или тест гелием) и обеспечьте защиту от вибрации и циклических температур — при вибрации применяйте фиксацию трубопровода. Для агрессивных сред и высокого давления рассматривайте материалы и покрытие по отдельной спецификации.
