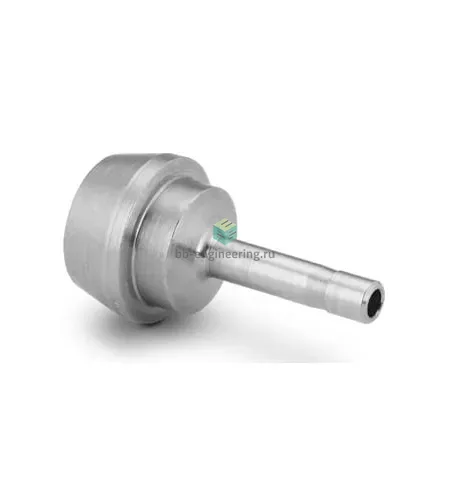

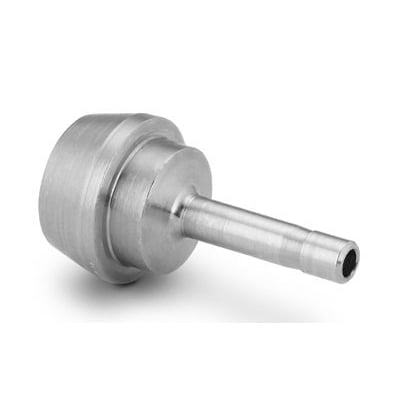

SS-1211-PC-8 Swagelok - Соединитель прямой втулочный обжимной 3/4-1/2", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-1211-PC-8 предназначен для герметичного соединения труб диаметром 3/4″ (19,05 мм) и 1/2″ (12,7 мм) в трубопроводных системах технологического и приборного назначения. Работает по принципу механического зажима: при затяжке гайки две обжимные втулки (двухзубцовая конструкция) деформируют трубку и создают металл‑в‑металл уплотнение, обеспечивая герметичность для газов и жидкостей в промышленных магистралях.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — соединитель прямой втулочный с двумя обжимными кольцами и гайкой, без резьбовых уплотнителей. Применим для сред: технологические газы, пары, нефтепродукты, вода и растворы. Типичный рабочий диапазон для подобных фитингов при корректно подобранной трубке — в пределах нескольких сотен бар (вплоть до ≈400 bar в зависимости от OD и толщины стенки трубки) и температур примерно от −60 °C до +400 °C; конкретные пределы уточняйте по паспорту Swagelok и характеристикам используемой трубки.

Экспертные рекомендации по применению

Подбирайте фитинг под фактические OD и толщину стенки трубки 3/4″→1/2″, используйте прямой рез с квадратным торцом и удаляйте заусенцы. Сборка — по инструкции производителя: затянуть до плотного прилегания, затем выполнить рекомендованное число оборотов/момент затяжки для данного размера; избегайте недозатяжки и перетяжки. При демонтаже заменяйте обжимные кольца при признаках износа. Для критичных давлений и агрессивных сред проверяйте совместимость AISI 316 и предельные рабочие параметры в техническом паспорте Swagelok.
