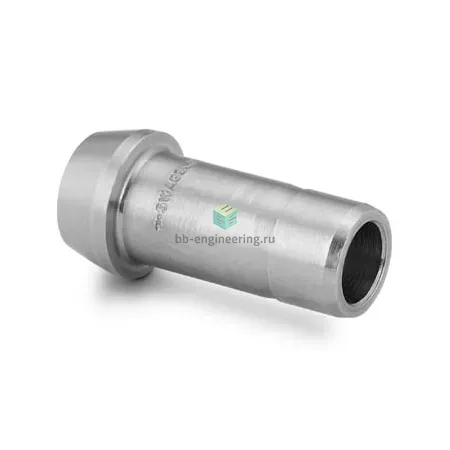

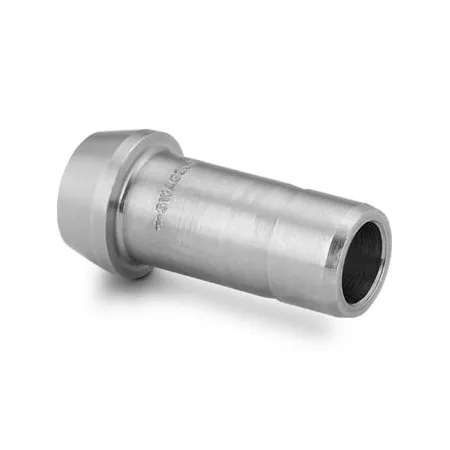

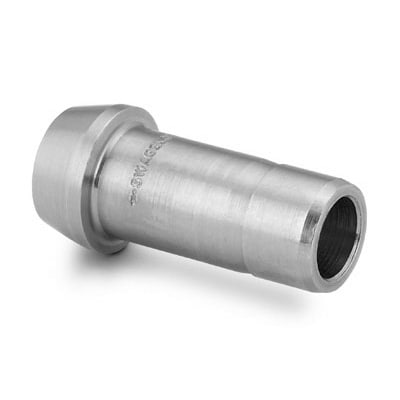

SS-1211-PC Swagelok - Соединитель прямой втулочный обжимной 3/4", нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной предназначен для герметичного соединения трубчатых магистралей диаметром 3/4″ в технологических системах измерений, подачи среды и малых гидросистемах. Принцип работы основан на компрессионном зажиме трубы двумя обжимными кольцами (фронтальное и тыльное) и гайкой: при затяжке гайки втулки деформируют трубу, создавая металлометаллическое уплотнение и механическое фиксирование без сварки. Конструкция обеспечивает чистую внутреннюю поверхность линии, минимальное турбулентное сопротивление и пригодна для газов, жидкостей и агрессивных сред при контроле и распределении среды.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с аналитическими газами, паром и большинством химических растворов. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, что гарантирует повторяемую герметичность и высокую механическую прочность для труб 3/4″. Уплотнение — металлометаллическое, без резиновых вставок, что расширяет температурный диапазон эксплуатации (примерно от −60°C до +200°C в зависимости от среды) и повышает стойкость к старению. Рабочее давление зависит от толщины стенки трубки и условий; при типичных тонкостенных трубах из нержавеющей стали возможна эксплуатация при давлении в пределах промышленных значений — см. справочные таблицы производителя для точных допустимых значений.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой ровный торец трубы и качественную фаску; удалить заусенцы и загрязнения. Затягивайте гайку по рекомендациям производителя (сначала от руки, затем установленное число оборотов/момент по таблице Swagelok) — как правило, неверная затяжка ведёт к протечкам или повреждению втулок. Не допускайте повторного использования деформированных обжимных колец; при демонтаже заменяйте кольца и контролируйте состояние корпуса AISI 316. Учитывайте химическую совместимость, температуру и вибрацию — при циклических нагрузках используйте дополнительную фиксацию трубопровода и проверяйте соединения при пуско-наладке.
