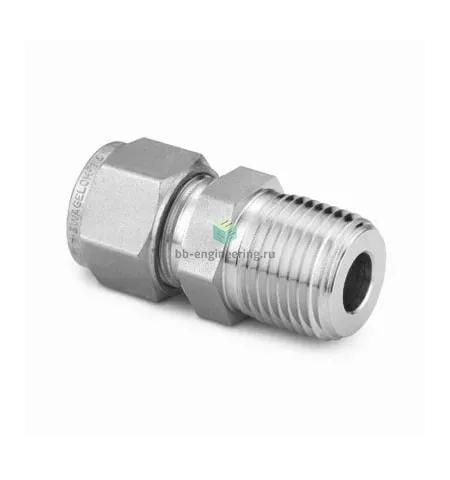

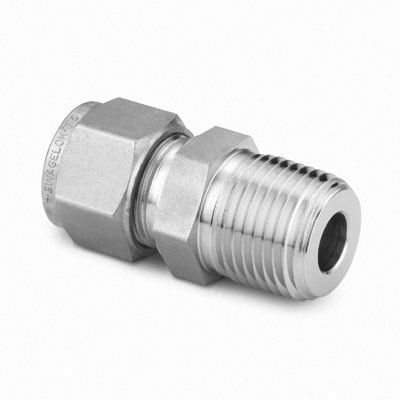

SS-12M0-1-4 Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1/4-12 мм, нерж.

Назначение и принцип работы

Прямой штуцер Swagelok SS-12M0-1-4 предназначен для перехода от резьбового подключения NPT1/4 к трубке Ø12 мм в системах измерения, отбора проб, газо- и жидкостных линиях технологического оборудования. Работает по принципу двойного обжима: при затяжке гайки два обжимных кольца последовательно формуют уплотнение на наружной поверхности трубки, а резьбовой переход уплотняется ФУМ-лентой на NPT1/4. Обеспечивает герметичное механическое соединение без сварки и минимизирует утечки при давлениях, типичных для лабораторных и промышленных систем, при условии правильного монтажа и соответствия труб и стенок.

Ключевые особенности конструкции

Корпус и все основные детали изготовлены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Конструкция — двухобжимная (две обжимные втулки + гайка), уплотнение резьбы — ФУМ-лента. Предназначен для сред: воздуха, технических газов, инертных и многих химических растворов; совместимость конкретной среды уточнять по таблицам химстойкости AISI 316. Типичные эксплуатационные ориентиры: рабочие давления до порядков сотен бар при использовании рекомендованных труб и толщин стенки (конкретное допустимое давление зависит от трубной сборки), температурный диапазон эксплуатации определяется материалом корпуса и герметика (ориентировочно — от криогенных значений до нескольких сотен °C при отсутствии органических уплотнений).

Экспертные рекомендации по применению

Подбирайте штуцер с учётом наружного диаметра и толщины стенки трубки Ø12 мм и соответствия NPT1/4 по стандарту. Перед сборкой удалите заусенцы, обеспечьте прямолинейную посадку трубки и используйте только сертифицированную ФУМ-ленту для резьбы. Затягивайте по рекомендациям производителя: сначала «по пальцам», затем дополнительное проворачивание ключом (для метрических размеров порядка 1—1,5 оборота после пальцевой затяжки — согласно инструкции Swagelok). Избегайте перекрута трубки, излишней ФУМ-ленты и вибраций без фиксации. При критических давлениях и агрессивных средах запросите паспорт изделия и проведите испытание под давлением. Следите за гальванической парой при комбинировании с другими металлами.
