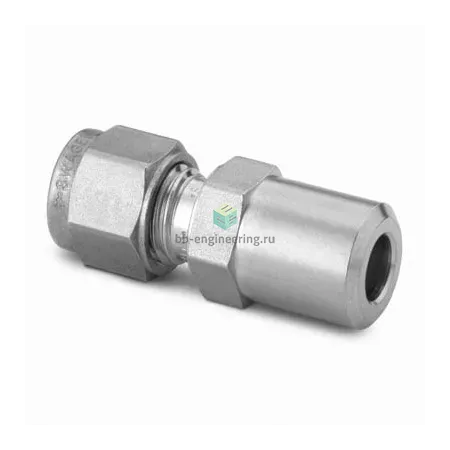

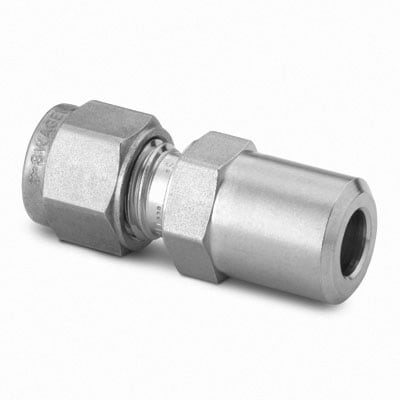

SS-12M0-1-6W Swagelok - Штуцер прямой под приварку встык обжимной 12 мм-3/8", нерж.

Назначение и принцип работы

Прямой штуцер под приварку встык с обжимным соединением предназначен для перехода между трубкой Ø 12 мм и патрубком под приварку 3/8″. Изделие обеспечивает герметичное соединение в трубопроводах технологических и аналитических систем, где требуется комбинировать съемное обжимное соединение и нерушимый приварной конец. Принцип работы — обжим трубки двумя обжимными кольцами (фронтальной и задней фурнелями) и гайкой, которые создают металлическое уплотнение на Ø 12 мм, а противоположный конец приваривается встык к компоненту системы для постоянного присоединения.

Ключевые особенности конструкции

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными рабочими средами (вода, органические растворители, большинство технологических газов). Конструкция — обжим с двумя обжимными кольцами и гайкой; уплотнение — металлическое, без резиновых сальников. Подключения: канал 1 — 12 мм (трубка), канал 2 — 3/8″ (приварка встык). Рабочие параметры зависят от материала и толщины стенки трубки; типичные эксплуатационные диапазоны для обжимных фитингов Swagelok из AISI 316 — температурно от примерно −54 °C до +204 °C и рабочие давления в зависимости от компоновки вплоть до порядка 6000 psi (≈413 bar) для сопоставимых малых размеров по справочным данным производителя.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки и способ приварки согласно технологическим условиям; перед монтажом очистите торец трубки и проверьте посадочную глубину. При приварке встык защищайте обжимные элементы от нагрева (при возможности снимите гайку и кольца) или используйте теплоизоляцию, чтобы не повредить геометрию фурнелей. Затяжку гайки выполняйте по инструкции Swagelok: до контакта, затем докрутить рекомендованное число оборотов; окончательно проверяйте соединение на герметичность при рабочем давлении. Избегайте перекоса трубки при установке и повторных многократных демонтажей без замены обжимных колец — это частая причина течей.
