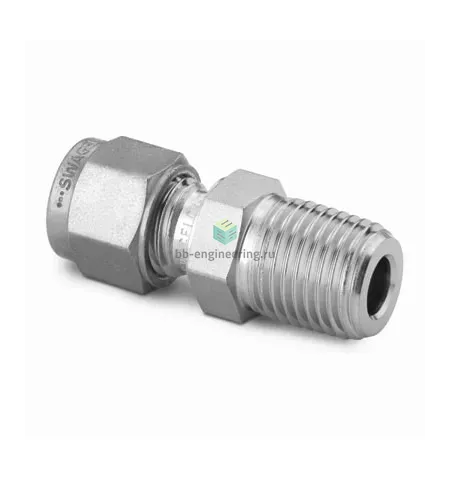

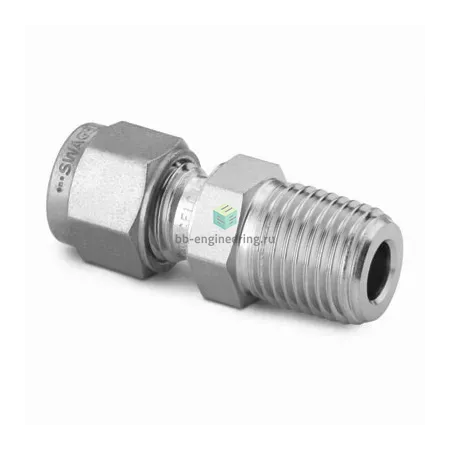

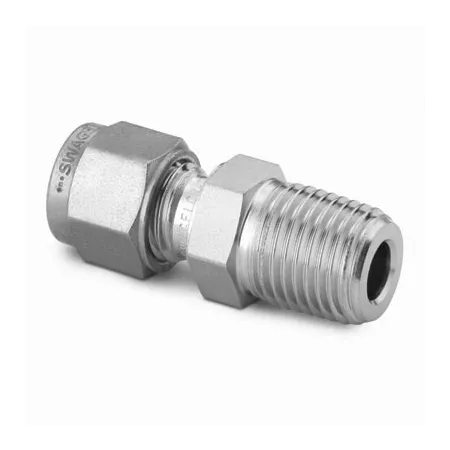

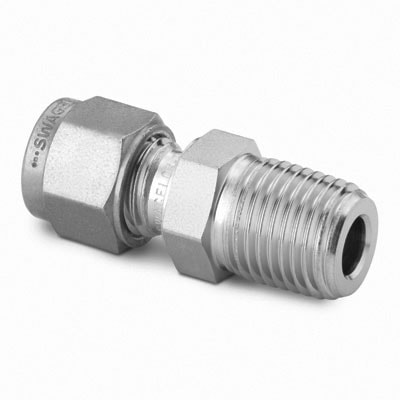

SS-12M0-1-8RT Swagelok - Штуцер прямой с нар. резьбой обжимной R1/2-12 мм, нерж.

Назначение и принцип работы

Прямой обжимной штуцер Swagelok SS-12M0-1-8RT служит для соединения трубки Ø12 мм с резьбовым патрубком R1/2 (наружная резьба) в технологических линиях и приборах. Соединение реализовано по принципу двухобжимной системы: при затяжке гайки две обжимные гильзы (фереджи) последовательно уплотняют и фиксируют трубку, обеспечивая механическую фиксацию и металл-металл уплотнение. Резьевое соединение герметизируется ФУМ-лентой (PTFE), что позволяет предотвратить протечки в резьбовой части и компенсировать допуски резьбы.

Ключевые особенности конструкции

Корпус и фереджи изготовлены из нержавеющей стали AISI 316, обеспечивающей высокую коррозионную стойкость в агрессивных средах (вода, пар, масла, большинство химических сред). Конструкция — двухобжимная с гайкой, тип уплотнения резьбы — PTFE (ФУМ). Подключения: канал 1 — R1/2 (наружная резьба), канал 2 — трубка 12 мм (внешний диаметр). Типичные рабочие температуры ограничены материалом уплотнения ФУМ до ≈+260 °C; сам металл выдерживает более широкий диапазон. Рабочее давление зависит от толщины и марки трубки; для стандартных нержавеющих трубок Ø12 мм эксплуатационные давления типично достигают сотен бар при правильном подборе стенки и режима.

Экспертные рекомендации по применению

Подбирайте штуцер с учётом наружного диаметра 12 мм и толщины стенки трубки; перед сборкой тщательно обрабатывайте и фаскуйте торец трубки, вставляйте до упора. Герметизируйте резьбу ФУМ-лентой по направлению резьбы и избегайте избытка ленты в полости потока. Затяжку выполняйте по рекомендованной методике производителя (начальная затяжка вручную, затем контролируемый угол/количество оборотов) и не допускайте переразжатия, которое деформирует фереджи. Для сред с особыми требованиями (кислород, агрессивные растворители, высокие температуры) уточняйте совместимость PTFE и при необходимости используйте альтернативные уплотнения. Регулярно проверяйте отсутствие люфтов и утечек при пуске системы.
