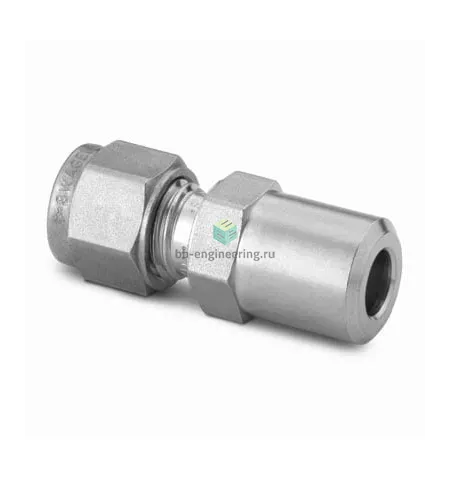

SS-12M0-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 12 мм-1/2", нерж.

Назначение и принцип работы

Прямой штуцер под приварку встык с обжимным соединением служит для перехода с трубки Ø12 мм на приварной патрубок 1/2" и обеспечивает герметичное металлометаллическое/обжимное сопряжение в технологических линиях. Конструкция объединяет сварной фланец (1/2" под приварку встык) и обжимное соединение трубки: при затяжке гайки две обжимные кольца последовательно фиксируют трубку Ø12 мм, формируя уплотнительную зону и механическую опору. Применяется в средах сжатых газов, пара, жидкостей и агрессивных сред, где требуется коррозионная стойкость и высокая механическая прочность.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, что обеспечивает устойчивость к коррозии и совместимость с минеральными маслами, водой, паром, органическими растворителями и многими химикатами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (двухраспорная система Swagelok), отсутствие мягких уплотнений повышает температурный диапазон эксплуатации (ориентировочно от −196 °C при отсутствии уплотнителей до +450 °C в зависимости от режима). Типичное рабочее давление для аналогичных соединений составляет до ~400 бар (значение зависит от диаметра, стенки трубки и условий сварки). Подключения: канал 1 — трубка 12 мм; канал 2 — 1/2" под приварку встык.

Экспертные рекомендации по применению

Перед монтажом контролируйте диаметр и чистоту торца трубки Ø12 мм, отсутствие заусенцев и правильную глубину посадки. Сварку 1/2" выполнять в соответствии с технологией для AISI 316 с контролем нагрева и защитой от окисления (back-purge). При обжиме использовать рекомендованный инструмент и соблюдать последовательность затяжки — избегать повторного использования обжимных колец. Проверять соединение гидравлическим или газовым тестом после сборки. Учитывайте отличие рабочих характеристик для систем высокого давления и сочетайте с расчётом прочности приварного шва и толщины стенки трубки.
