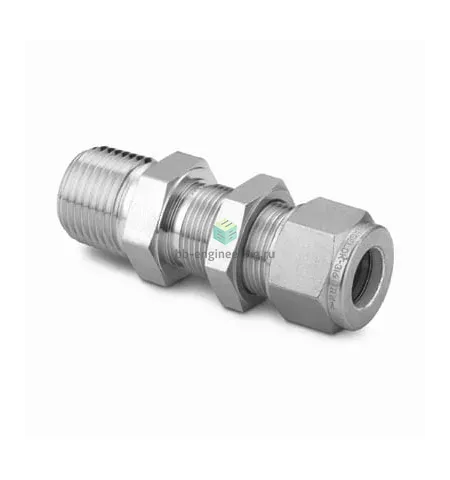

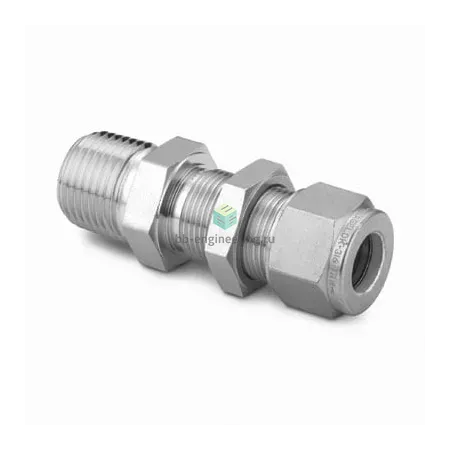

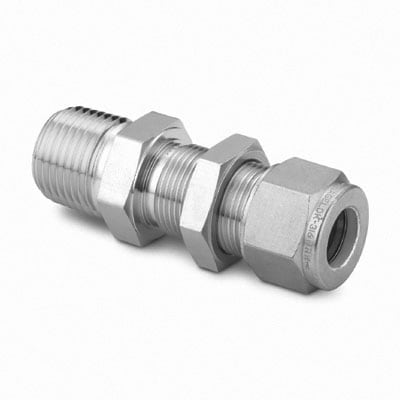

SS-12M0-11-8 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

Панельный обжимной соединитель со наружной резьбой NPT1/2 предназначен для присоединения трубок Ø12 мм к панелям и корпусам приборов в технологических и КИПиА системах. Внешняя NPT1/2 резьба обеспечивает герметичное врезное соединение в панель, уплотнение выполняется ФУМ-лентой на резьбе, а торцевая часть обеспечивает переход на обжимное соединение трубки 12 мм. Принцип работы — механическое уплотнение обжимом двух обжимных колец и гайки, которое при правильном монтажe обеспечивает повторяемую герметичность для газов и жидкостей в низко- и среднедавленых трубопроводах.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (AISI 316), что обеспечивает коррозионную стойкость и совместимость с агрессивными рабочими средами. Конструкция — два обжимных кольца (фронтальная и задняя) и гайка, стандартная наружная резьба NPT1/2 для панели и канал под трубку Ø12 мм. Резьвое уплотнение — ФУМ-лента; для трубного уплотнения применяется контакт металла с металлом через обжимные кольца. Рабочие среды: технологические газы, водные и масляные среды, аналитические линии. Диапазон рабочих температур ориентировочно −60…+260 °C (в зависимости от среды и применяемого уплотнения); предел эксплуатационного давления зависит от толщины стенки трубки и условий, при стандартных тонкостенных трубках для Ø12 мм возможны сотни бар — уточнять по спецификации трубопровода и таблицам производителя.

Экспертные рекомендации по применению

Монтаж выполнять по инструкции производителя: обеспечить чистоту и перпендикулярность торца трубки, вставить трубку до упора, не использовать ФУМ-ленту на обжимных поверхностях. На NPT1/2 применять ФУМ-ленту строго по резьбе, не допускать перекрута и перетяжки при установке в панель. При монтаже обжимной части обеспечить последовательность затяжки и контроль герметичности, избегать повторного многократного использования обжимных колец при критичных давлениях. Типичные ошибки — недостаточная глубина вставки трубки, использование уплотнителя на обжимных кромках, чрезмерный крутящий момент при установке в панель; во всех сомнительных режимах ориентироваться на таблицы Swagelok и материалы труб.
