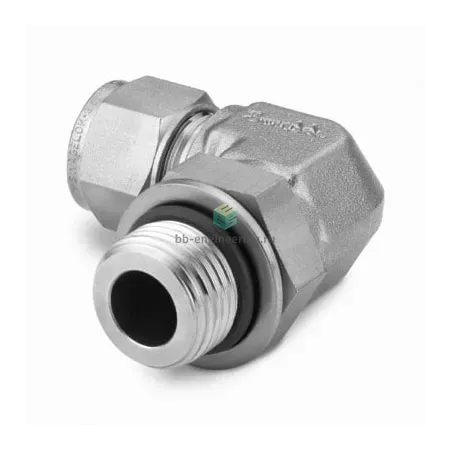

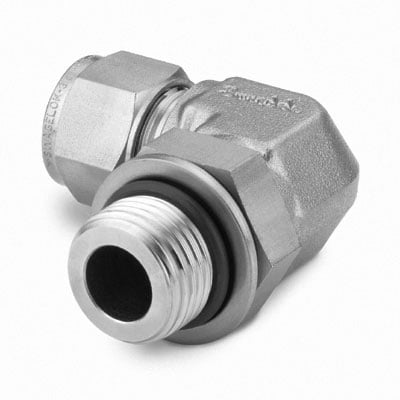

SS-12M0-2-4PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/4-12 мм, нерж.

Назначение и принцип работы

Угловой поворотный штуцер Swagelok SS-12M0-2-4PR предназначен для подключения 12 мм трубки к резьбовому порту G1/4 в системах технологической автоматики, КИПиА и лабораторных линиях. Комбинируя поворотное исполнение и уплотнение резьбы O-ring по DIN 3852 форма H, изделие обеспечивает герметичный переход между магистралью и трубопроводом при необходимости развернуть ответвление на 90°. Работает по принципу двухкольцевого обжима трубки (две обжимные гильзы + гайка) для обеспечения механической фиксации и герметичности, а уплотнение резьбового перехода реализовано эластичным O-ring со стопорным кольцом и шайбой.

Ключевые особенности конструкции

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Применён стандартный Swagelok двухфурнитурный обжим: передняя и задняя гильзы и гайка для надёжного захвата трубки Ø12 мм. Резьбовое соединение G1/4 уплотняется O-ring со стопорным кольцом по DIN 3852 H, что уменьшает риск протечек при вибрации. Рабочие среды: сжатый воздух, инертные газы, жидкости на основе воды и нефти; рабочее давление зависит от толщины стенки трубки и условий, в типичных конфигурациях — до сотен бар (в ряде случаев до ≈420 bar / 6000 psi при корректном подборе трубки). Температурный диапазон определяется материалом O-ring (для стандартных фторкаучуков ≈ -20…+200 °C; возможна замена уплотнений для экстремальных температур).

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистую, ровно отрезанную и обезжиренную трубку Ø12 мм; притирку и заусенцы удалите. Вставьте трубку до упора в гнездо, затяните гайку до «ручной» посадки, затем заверните согласно таблице моментов Swagelok для конкретного размера (избегайте «перетягивания»). Подберите материал O-ring под среду (FKM/EPDM/FFKM) и контролируйте стопорное кольцо по DIN 3852. Типичные ошибки: неполная посадка трубки, грязь в посадочных поверхностях, превышение допуска по толщине стенки. При вибрации используйте фиксацию линии и повторную проверку герметичности после пуска.
