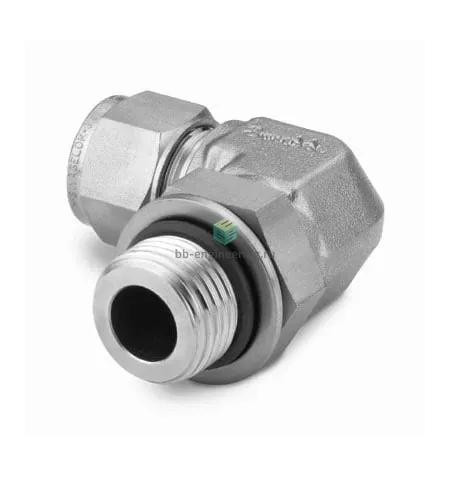

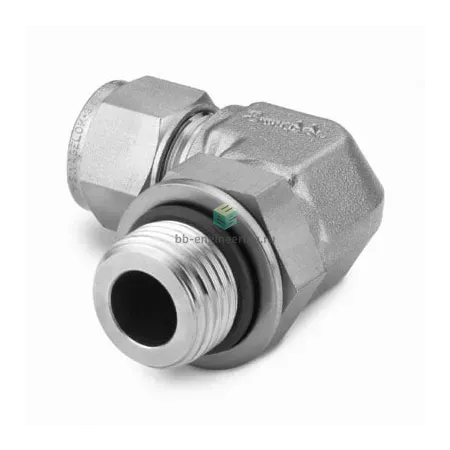

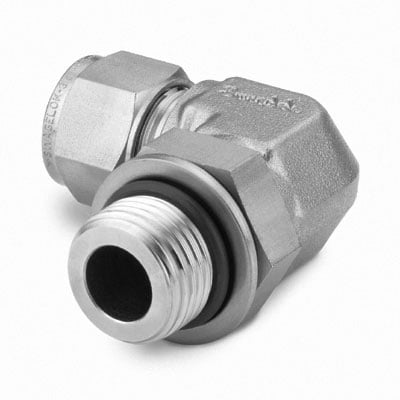

SS-12M0-2-6PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G3/8-12 мм, нерж.

Назначение и принцип работы

Угловой поворотный штуцер обжимного типа SS-12M0-2-6PR предназначен для коммутации трубопроводов Ø12 мм с резьбовыми портами G3/8 в системах технологической арматуры, гидравлики и приборного монтажа. Конструкция решает задачу изменения направления потока на 90° с возможностью поворота штуцера при монтаже для точной подгонки трассы. Герметичность по резьбе обеспечивается уплотнительным кольцом O-ring со стопорным кольцом и шайбой по DIN 3852 форма H, а герметизация трубы достигается путем обжима двумя обжимными кольцами и гайкой на трубке Ø12 мм. Корпус выполнен из нержавеющей стали AISI 316 для применения в агрессивных и коррозионных средах.

Ключевые особенности конструкции

Корпус из нержавеющей стали AISI 316 обеспечивает коррозионную стойкость и совместимость с агрессивными средами, газами, водо‑ и маслосодержащими средами. Соединение трубки — двухфурнитурный обжим (две обжимные втулки + гайка) гарантирует повторяемую герметичность и простоту демонтажа. Резьбовой порт G3/8 с O-ring по DIN 3852 (форма H) обеспечивает уплотнение по торцу; стандартно O-ring может поставляться из FKM (рабочая температура примерно −20…+200 °C) или по запросу из NBR/EPDM для других диапазонов. В зависимости от толщины стенки трубки и конфигурации системы изделие пригодно для высоких рабочих давлений; типовые значения у аналогичных обжимных фитингов Swagelok — сотни бар, точный предел давления определяется по трубе и условиям эксплуатации.

Экспертные рекомендации по применению

Подбирайте материал уплотнений по рабочей температуре и химии среды; для агрессивных органических сред предпочтителен FKM, для водных систем — NBR/EPDM. При монтаже строго следуйте процедуре производителя: первоначальная сборка — закрутить гайку от руки, затем выполнить рекомендуемое количество оборотов/момент для окончательного обжима согласно инструкции Swagelok и таблице для Ø12 мм; используйте динамометрический ключ при серийном монтаже. Обязательно выполнить испытание на герметичность (пневмо/гидро) после сборки и при повторном вводе в эксплуатацию. Избегайте перекосов трубки при обжиме и применения ударных нагрузок на соединение — критичны для сохранения уплотнения и ресурса AISI 316.
