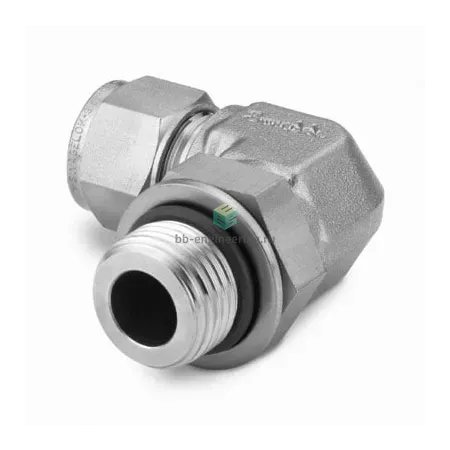

SS-12M0-2-8PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/2-12 мм, нерж.

Назначение и принцип работы

Обжимной угловой штуцер с наружной резьбой поворотный предназначен для подсоединения трубки Ø12 мм к резьбовому каналу G1/2 в системах инструментальной арматуры, технологических линиях и трубопроводах низкого и высокого давления. Конструкция решает задачу быстрого герметичного перехода «трубка‑резьба» под углом 90° с возможностью поворота при монтаже; уплотнение резьбы обеспечивается O‑ring по DIN 3852 форма H со стопорным кольцом и шайбой, что снижает риск утечки при вибрации и многократных подключениях. Применяется в средах: воздух, инертные газы, гидравлические масла, большинство химически нейтральных сред.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316; конструкция — двухколецовый обжим (две обжимные втулки + гайка) обеспечивает надежный захват трубки и металлическое первичное уплотнение. Подключение: канал 1 — G1/2 (наружная резьба), канал 2 — 12 мм трубка. Резьбовое уплотнение — O‑ring с фиксирующим стопорным кольцом по DIN 3852 H; возможны варианты материалов уплотнения. Рабочие параметры зависят от толщины стенки трубки и уплотнений: типичные рабочие давления до ≈420 бар при комнатной температуре (в зависимости от конфигурации), температурные режимы: с эластомерными уплотнениями ≈ −60…+200 °C, с PTFE/металлическими решениями — до ≈+260 °C; при использовании металлических уплотнений применимы криогенные условия до −196 °C.

Экспертные рекомендации по применению

Подбирайте материал и размер трубки (Ø12 мм) с соответствующей толщиной стенки для требуемого давления. Перед сборкой трубку зачистить, снять фаску и полностью вставить в фитинг; затягивать гайку: сначала до упора вручную, затем повернуть на 1¼ оборота по стандартной процедуре Swagelok. Не перепитывать — избыточный момент может повредить втулки и O‑ring. Выбирать материал O‑ring по рабочей среде (FKM/Viton для масел и высоких температур, FFKM/PTFE для агрессивных сред). При пульсациях и вибрациях использовать опоры и гибкие элементы, при первой пусковой проверке провести гидравлический/пневматический испытательный тест и контроль на герметичность.
