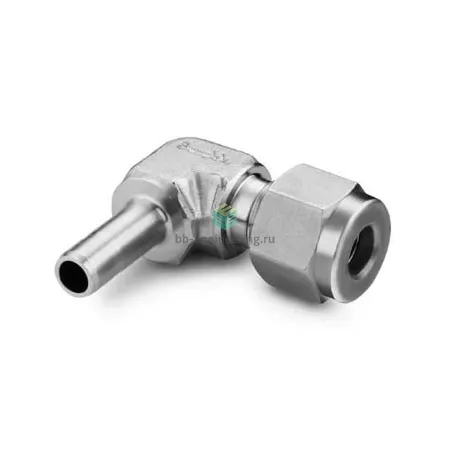

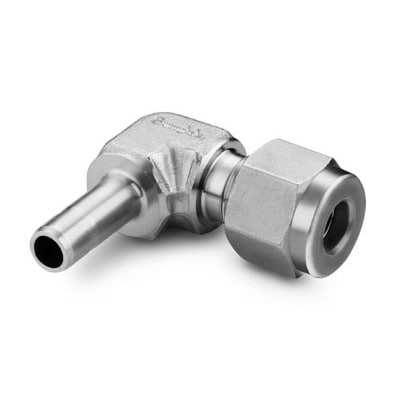

SS-12M0-2R-12M Swagelok - Переходник угловой обжимной 12 мм-12 мм, нерж.

Назначение и принцип работы

Переходник угловой втулочный предназначен для герметичного соединения трубок Ø 12 мм в контурах КИПиА, вакуумных и технологических линиях, где требуется изменение направления потока на угол 90°. Соединение реализуется по принципу обжима: две обжимные втулки и гайка формируют металлометаллическое уплотнение на наружной поверхности трубки Ø 12 мм (канал 1 — трубка 12 мм, канал 2 — втулка 12 мм). Резьлавого уплотнения нет — герметичность обеспечивается деформацией втулок и осевым прижимом гайки, что исключает применение уплотняющих паст на резьбе.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с технологическими газами и жидкостями. Двухкольцевая конструкция повышает устойчивость к вибрации и циклическим нагрузкам по сравнению с одно-втулочными решениями. Рекомендуемые рабочие режимы зависят от толщины стенки трубки и условий, но типично применимы диапазоны давлений до порядка 690 бар (10 000 psi) и температур от криогенных (-196 °C) до примерно +400…+427 °C при использовании материалов AISI 316. Конструкция соответствует требованиям для аналитических, газовых и гидравлических систем высокого давления.

Экспертные рекомендации по применению

Подбирайте трубку Ø 12 мм с требуемой толщиной стенки согласно расчету на прочность и допустимому крутящему моменту. Перед монтажом снимите заусенцы, проверьте чистоту торца и правильную посадку втулок; вставьте трубку до упора. Затяжка — по таблице производителя; ориентировочно: затянуть гайку вручную, затем 1–1,25 оборота ключом для типичного монтажа, контролировать момент ключом при серийных работах. Не используйте уплотняющие пасты на торцевых поверхностях обжима; при демонтаже рекомендуется заменять втулки и при необходимости гайку в критичных системах. Выполняйте испытание на герметичность после монтажа и обеспечивайте опору трубопровода для снижения ударных нагрузок и усталостных повреждений.
