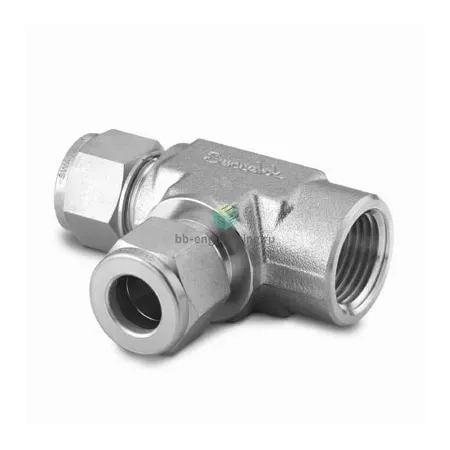

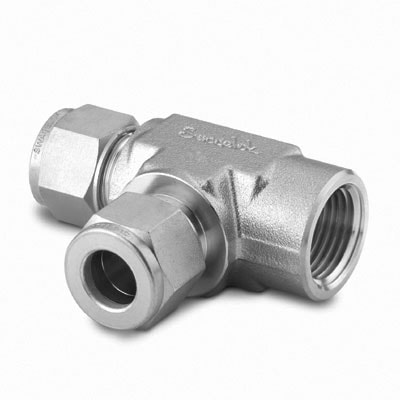

SS-12M0-3-4TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT1/4-12 мм, нерж.

Назначение и принцип работы

Угловой тройник T‑образного типа с внутренней резьбой и комбинированным присоединением NPT1/4 — 12 мм предназначен для ответвления магистралей в системах подачи газа и жидкости: технологические линии, испытательные стенды, аналитические и лабораторные установки. Принцип работы — разделение/совмещение потока через канал с конической NPT1/4 резьбой (герметизация ФУМ‑лентой) и обжимное соединение под трубку 12 мм с двухколечным обжимным узлом (две обжимные втулки + гайка). Обжим создаёт газонепроницаемый контакт на внешней поверхности трубки; резьба обеспечивает грубое крепление и направление потока.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — стандартный Swagelok‑тип с двумя обжимными кольцами для повторяемой плотной посадки на трубку Ø12 мм. Резьба NPT1/4 герметизируется ФУМ‑лентой; при необходимости допустимо применять жидкие уплотнители, совместимые с PTFE. Рабочие среды: сжатые газы, парафиновые и химически нейтральные жидкости, агрессивные среды при температуре до ~400 °C по материалу корпуса (ограничение по уплотнению и ФУМ — ≈+260 °C). В зависимости от толщины стенки трубки и условий система может выдерживать давления порядка до 6000 psi (≈413 бар); рекомендуется проверять допустимые значения по справочным таблицам производителя.

Экспертные рекомендации по применению

Подбирайте трубку Ø12 мм с рекомендованной толщиной стенки для требуемого давления и удаляйте задиры, фаску и заусенцы перед монтажом. При сборке: вставьте трубку до упора, затяните гайку от руки, затем дополнительным ключом поверните на 1¼ оборота (для размеров 1/16–1/2" по стандартной инструкции Swagelok) — контролируйте совпадение с таблицей производителя. Не повторно вращайте соединение без повторной сборки: это приводит к снижению уплотнения. Избегайте применения неподходящих герметиков на обжимной стороне; для высокотемпературных или агрессивных сред подбирайте альтернативные уплотнения и проверяйте совместимость с AISI 316.
