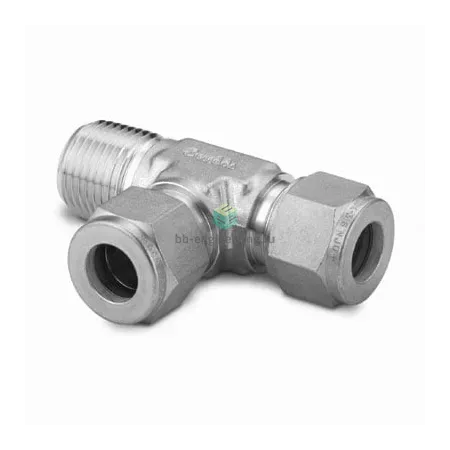

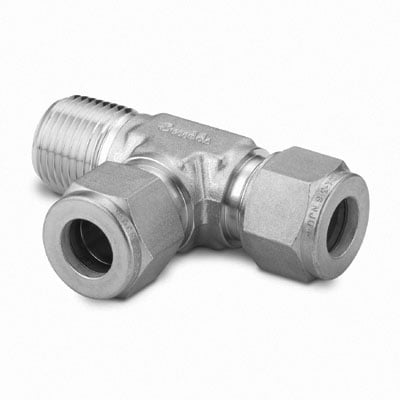

SS-12M0-3-4TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/4-12 мм, нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой и угловым исполнением служит для ответвления технологических и контрольно-измерительных магистралей: присоединения 12 мм трубки к линии с резьбовым выходом NPT1/4. Соединение реализовано комбинированно: резьба NPT уплотняется ФУМ-лентой (PTFE), а трубная ветвь — обжимом двух конусных уплотнительных колец и гайки. При затяжке гайки переднее и заднее кольца формируют металл-металл уплотнение и удержание трубки, обеспечивая герметичность для газов и жидкостей в трубопроводах низкого и среднего давления.

Ключевые особенности конструкции

Корпус и металлоизделия изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции — двухколечный обжимной фитинг Swagelok, соединения: канал 1 — NPT1/4 (наружная резьба), канал 2 — для трубки Ø 12 мм. Уплотнение резьбы рекомендуют выполнять ФУМ-лентой. Рабочие среды: инертные и агрессивные газы, жидкости, аналитические линии; ориентировочные рабочие параметры зависят от материала трубки и режима, типичные диапазоны температур −60…+200 °C и давления до сотен бар при корректной сборке (точные значения — по каталожным таблицам производителя).

Экспертные рекомендации по применению

Перед монтажом очистите трубку и срез — без рисок и заусенцев. Наносите ФУМ-ленту на NPT резьбу по направлению закручивания, не допуская попадания ленты в проток. Для обжимного соединения стандартная процедура: завести гайку и затянуть вручную, затем дополнительный поворот ключом по инструкции производителя (обычно ≈1,25 оборота для начальной сборки); при повторной сборке используются меньшие углы добивки. Избегайте перетяжки, контролируйте момент/угол; после монтажа выполнить гидростатическую или воздушную проверку на герметичность. Для агрессивных сред и высоких температур сверяйтесь с таблицами химсовместимости и предельных параметров Swagelok.
