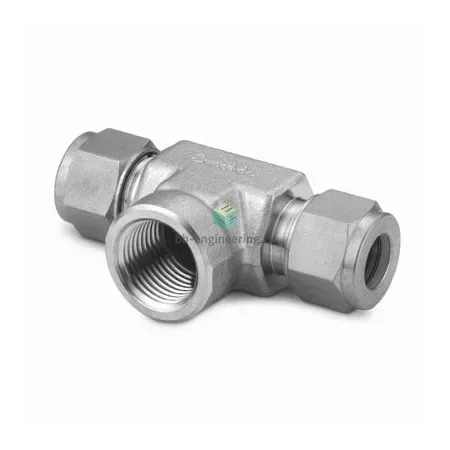

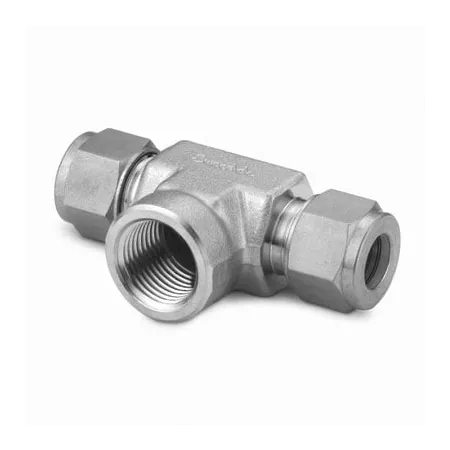

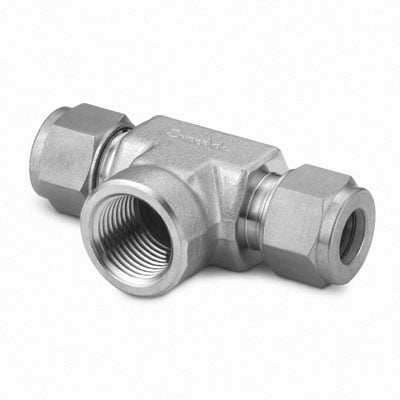

SS-12M0-3-4TTF Swagelok - Тройник T-образный с внутр. резьбой осевой обжимной NPT1/4-12 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой внутренней резьбой NPT1/4 и ответвлением под трубку Ø12 мм предназначен для распределения и отвода рабочих сред в контрольно-измерительных и технологических линиях. Соединение выполняется комбинированно: осевое резьбовое NPT1/4 уплотняется ФУМ-лентой, а отвод под трубку фиксируется обжимной системой с двумя обжимными кольцами и гайкой. Работает по принципу герметичного обжатия трубки и резьбового уплотнения при статических и переменных давлении/температурных режимах.

Ключевые особенности конструкции

Корпус и детали — сталь нержавеющая AISI 316, что обеспечивает коррозионную стойкость для сред на основе воды, нефтепродуктов, инертных газов и многих химикатов. Обжимная конструкция «две гильзы + гайка» обеспечивает повторяемость уплотнения и ремонтопригодность. Резьба NPT1/4 требует применения ФУМ-ленты. Типичный диапазон эксплуатации: температура от −54 °C до +204 °C; допустимое давление зависит от толщины стенки трубки, при типовых монтажах возможны значения до нескольких сотен бар (вплоть до ≈690 бар при корректном подборе труб и условий).

Экспертные рекомендации по применению

Подбирайте трубки Ø12 мм по допускам производителя (OD 12, соответствующая толщина стенки). Перед сборкой удалите окалину и фаску, вставьте трубку до упора. На NPT1/4 наносите 3–4 витка ФУМ-ленты по направлению резьбы. Заворачивайте гайку обжима от руки, затем докрутите ключом согласно рекомендациям производителя (обычно 1–1¼ оборота после закручивания вручную) для двухколечковой системы. Избегайте повторного многократного перекручивания и перегрева точек уплотнения; контролируйте герметичность при вводе в эксплуатацию.
