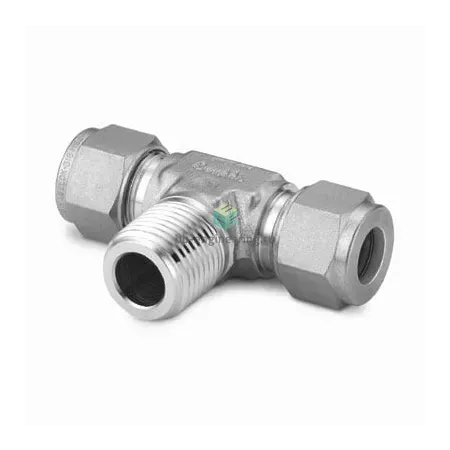

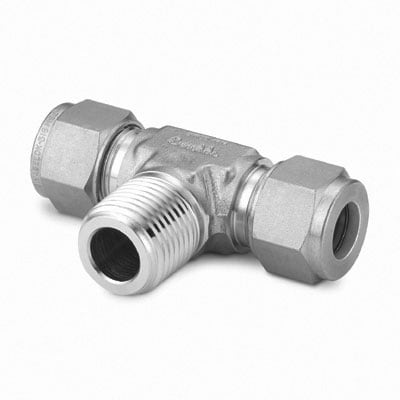

SS-12M0-3-4TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/4-12 мм, нерж.

Назначение и принцип работы

T‑образный обжимной тройник Swagelok обеспечивает ответвление трубопровода для приборных и технологических линий, где требуется сочетание резьбового и трубного подключений: канал 1 — NPT 1/4, канал 2 — трубка Ø 12 мм. Принцип работы — герметичное разделение потока за счёт двухфланцевой обжимной системы (две обжимные кольца и гайка) на трубном ответвлении и уплотнения резьбы ФУМ‑лентой на NPT. Применяется в системах анализа, пневматики, гидравлики и технологических установках с агрессивными средами.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость и совместимость с агрессивными средами. Обжимная конструкция с двумя торцевыми кольцами даёт надёжное металлическое уплотнение для труб Ø12 мм без уплотнительных кольцевых прокладок. Резьбовое уплотнение — ФУМ‑лента; при необходимости возможно применение специальных уплотнителей. Рабочие параметры зависят от диаметра и системы, типичные значения для обжимных фитингов Swagelok малого диаметра достигают до ~6000 psi (≈414 бар) в зависимости от конфигурации; температурный диапазон ограничен термостойкостью ФУМ (до ≈260°C) при использовании PTFE‑ленты, при металлическом уплотнении — значительно шире.

Экспертные рекомендации по применению

При подборе учтите: канал NPT1/4 требует соответствующего наружного штока, для трубки — ровная гладкая трубка Ø12 мм без заусенцев. Перед монтажом очистите и обезжирьте поверхности, трубку обожмите по инструкции производителя; не используйте чрезмерную ФУМ‑ленту на NPT, соблюдайте рекомендуемую методику намотки. Избегайте перекосов при сборке и повторных установок без замены обжимных колец. Для кислородных и чистых линий — применять чистую/сухую сборку. Проверяйте рабочее давление и температуру в соответствии с материалами и спецификацией Swagelok.
