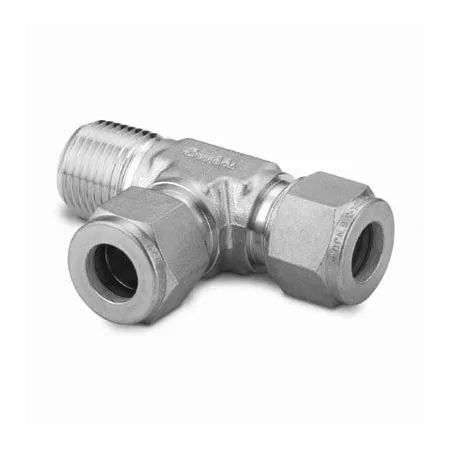

SS-12M0-3-8TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой NPT1/2 и обжимным ответвлением под трубку 12 мм предназначен для ответвления измерительных и технологических линий в системах газа и жидкости: анализ, КИПиА, гидравлика и пневматика. Принцип работы — комбинированное герметичное соединение: резьбовой участок NPT1/2 уплотняется ФУМ-лентой для внешнего присоединения, ответвление под 12 мм фиксируется металлическими обжимными кольцами (двухкольцевая конструкция) и контргайкой, обеспечивая механическое уплотнение трубки без дополнительных уплотнителей.

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость для агрессивных сред и совместимость с паровым, химическим и лабораторным оборудованием. Конструкция — два обжимных кольца плюс гайка (тип Swagelok) для 12 мм трубки; резьба NPT1/2 уплотняется ФУМ-лентой. Рабочие среды: природный газ, воздух, вода, гидравлические и аналитические среды. Типичные эксплуатационные параметры зависят от толщины стенки трубки и условий системы; ориентировочно рабочее давление для 12 мм обжимного соединения до ~300 бар при комнатной температуре, температурный диапазон при отсутствии органических уплотнений примерно от −196 °C до +400 °C.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную торцовую кромку и удалить заусенцы с трубки; маркировать глубину посадки по контрольной таблице производителя. Резьбу NPT уплотнять только ФУМ-лентой, не наносить пасты на обжимные элементы. Соблюдать регламент затяжки и процедуру опрессовки/проверки на герметичность после сборки; избегать перекоса трубки и циклических механических нагрузок на обжимное соединение. Для агрессивных сред и критичных давлений уточнять допустимые параметры у производителя и применять контрольные испытания при запуске.
