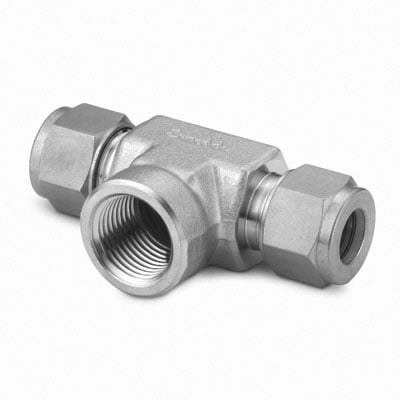

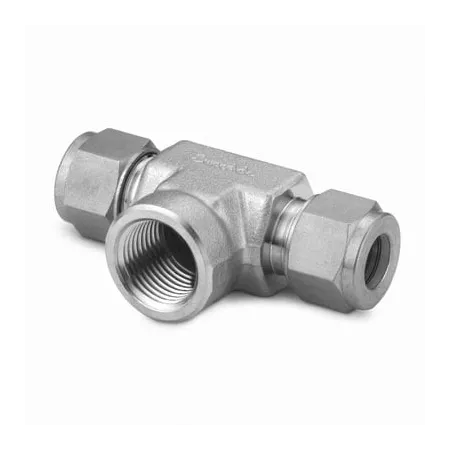

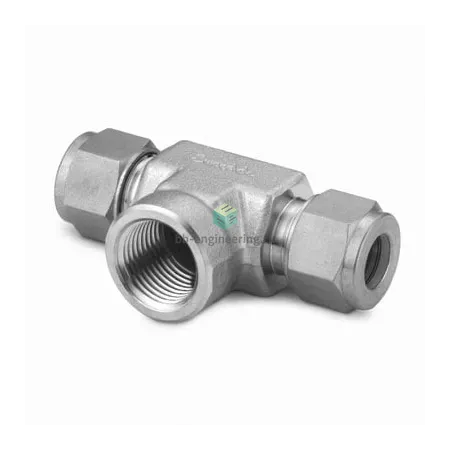

SS-12M0-3-8TTF Swagelok - Тройник T-образный с внутр. резьбой осевой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

Тройник T-образный с внутренней осевой резьбой и ответвлением под трубку 12 мм предназначен для ответвления линий технологических и измерительных систем: подвод газа, вакуумных и жидкостных трасс, отборов проб и присоединения приборов. Конструкция сочетает резьбовое подключение NPT1/2 в одном канале и обжимное соединение для трубки 12 мм в другом, что обеспечивает герметичное разделение потоков и простоту монтажа. Резьба уплотняется ФУМ-лентой, а обжим выполняется двукольцевой системой (две обжимные втулки и гайка) Swagelok, где передняя и задняя втулки образуют металлометаллическое уплотнение и фиксируют трубку.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах и совместимость с промышленными газами, паром, маслами и водой. Тип уплотнения резьбы — ФУМ-лента; обжимное соединение — двухвтулочное с гайкой Swagelok. При рабочей трубке 12 мм и корректно подобранной толщине стенки практическое рабочее давление систем может достигать сотен бар (в пределах типичных рекомендаций производителя — до ~420 бар в зависимости от трубки и условий). Температурный диапазон определяется материалами: при применении ФУМ-ленты парусный диапазон примерно −60…+260 °C, сам AISI 316 позволяет эксплуатацию в более широком интервале (криогенные условия до ≈−196 °C и нагрев до ≈+400 °C в зависимости от среды).

Экспертные рекомендации по применению

Монтировать по инструкции Swagelok: очистить и обрезать трубку без заусенцев, полностью вставить в втулки, затянуть гайку с рекомендованным моментом/числом оборотов и уплотнить резьбу ФУМ-лентой в направлении нарезки резьбы. Не допускайте повторного использования деформированных втулок и гайки; избегайте перекоса трубки и чрезмерного момента, контролируйте совместимость среды с ФУМ. Перед эксплуатацией провести гидравлическую/газовую пробу на герметичность. При агрессивных или высокотемпературных средах рассмотрите альтернативные герметики и проконсультируйтесь с заводом-изготовителем.
